18 Апреля 2014

Подключение вентилятора Helios с датчиком влажности

Подключение вентилятора Helios с датчиком влажности

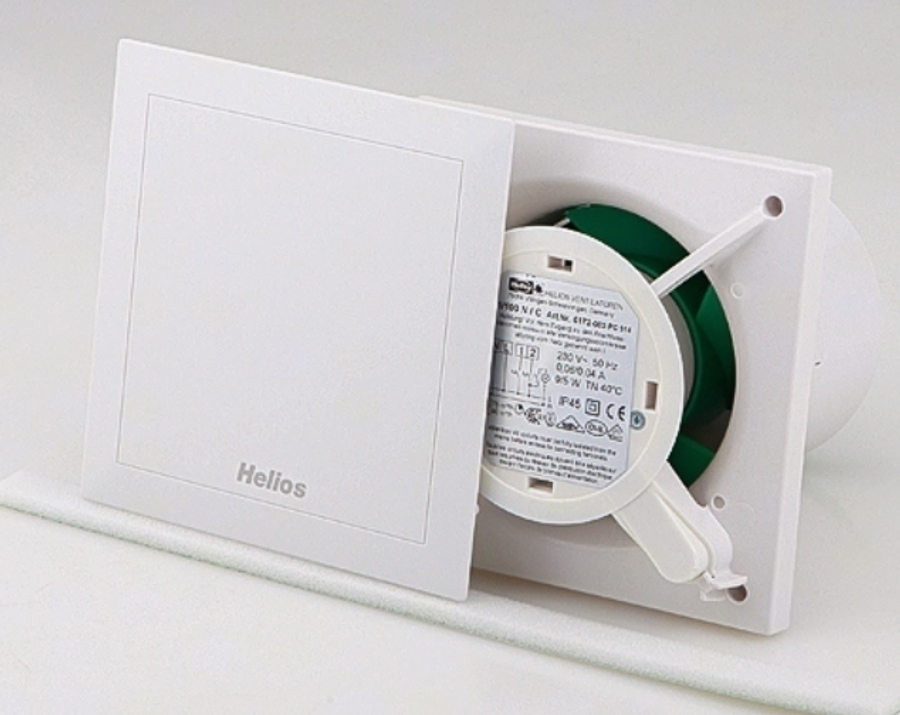

Helios - хороший пример добротного немецкого вентилятора отменного качества.

В паспорте вентилятора присутствует схема по которой вентилятор можно подключить, активируя те или иные функции.
В принципе, любой квалифицированный электрик сможет прочесть ее, однако очень часто покупатели не обладают достаточными навыками и не могут подключить без помощи - эта статья им в помощь.



1 вариант подключения вентилятора Helios

Автоматический режим работы: на клемму N - подводится ноль, на L- фаза.
Вентилятор подключается либо напрямую, либо через выключатель.
В данном варианте подключения вентилятор работает постоянно, когда уровень влажности в помещении более 60% и до тех пор пока он не опустится ниже 50%, и только в этом случае он отключится.
В данном режиме таймер не активирован.



2 вариант подключения вентилятора Helios

Расширенный режим работы: на клемму N - подводится ноль, на L- фаза.
Далее между клеммой L и клеммой 1 ставится перемычка (кусок провода), на который необходимо установить выключатель, чтобы он разрывал/замыкал цепь.
При замыкании цепи(включении выключателя) вентилятор включается и отрабатывает определенное время, на которое он запрограммирован заводом изготовителем, с учетом того, что уровень влажности в помещении ниже 50%, если это не так, то он будет работать настолько долго, сколько потребуется для снижения влажности до уровня 50%, а лишь после этого включится таймер, который спустя запрограммированное время выключит вентилятор(выключатель должен быть выключен).
Время задержки выключения можно менять - таблица указана в инструкции, мы в свою очередь выложим ее в довольно короткие сроки.
Если Вы в расширенном режиме захотите подключить вентилятор к свету, то есть чтобы вентилятор включался вместе со светом, то Вам необходимо будет подключить один провод лампочки к клемме N , а второй провод запитать от клеммы 1.
Интернет магазин Левша рекомендует осуществлять подключение вентилятора исключительно силами специалистов электриков, поскольку они смогут профессионально произвести весь комплекс работ.
Функции: таймер, обратный клапан, датчик влажности - в первой части
Функции: датчик движения, автоматические жалюзи, задержка включения, датчик света - во второй части.
Описание: шарикоподшипник, дергалка шнурок-выключатель вольтаж - в третьей части.
Описание: закрытая передняя панель, цвет решетки/панели - в четвертой части.
