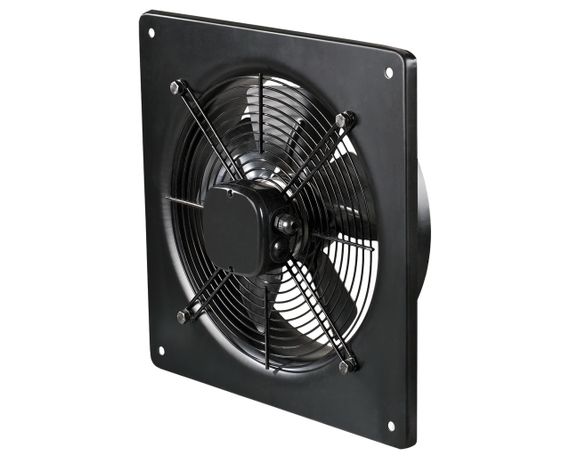

Осевой вентилятор Вентс ОВ 4Е 350 с номинальной производительностью 2500 м3/ч способен перемещать воздух с температурой в диапазоне от -30°С до +60°С. Вентилятор может использоваться как для вытяжной вентиляции, так и для приточной вентиляции. Данная модель оборудована однофазным электродвигателем. Вентилятор устанавливается непосредственно в стену, для удобства монтажа оборудован квадратной настенной пластиной.
Технические характеристики
| Параметр | Величина |
| Напряжение, В |
230 |
| Ток, А | 0,65 |
| Частота тока, Гц | 50 |
| Максимальная мощность, Вт |
140 |
| Производительность, м3/ч |
2500 |
| Скорость вращения, мин-1 |
1380 |
| Уровень шума на расстоянии 3 м, дБ(А) |
62 |
| Максимальная температура перемещаемого воздуха, С | -30...+60 |
| Вес, кг | 7.8 |
| Защита, класс |
IP24 |
| Размер патрубка, мм |
350 |
Габаритные размеры
| Размеры | D | B | B1 | d | L |
| мм | 388 | 485 | 435 | 9 | 200 |
Диаграмма
Конструкция
Корпус и крыльчатка вентилятора изготовлены из стали с полимерным покрытием. Клеммная коробка вентиляторов серий ОВ и ОВК имеет шнур для выносного подключения. Вентилятор серии ВКФ имеет наружную клеммную коробку на корпусе вентилятора.
Двигатель
В зависимости от модели используются двух- или четырехполюсные асинхронные двигатели в одно- или трехфазном исполнении с внешним ротором и оснащенные встроенной тепловой защитой с автоматическим перезапуском. Применение в двигателях подшипников качения обеспечивает большой срок эксплуатации до (40 000 часов). Двигатель в вентиляторе имеет класс защиты IP 44.
Регулировка скорости
Плавная или ступенчатая регулировка осуществляется с помощью тиристорного или автотрансформаторного регулятора. К одному регулирующему устройству могут подключаться сразу несколько вентиляторов, при условии что общая мощность и рабочий ток не будут превышать номинальные параметры регулятора.
К этой модели вентилятора подходит регулятор скорости (поставляется отдельно) РС-1-300
Монтаж
Вентилятор устанавливается на поверхность стены при помощи квадратной (серия ОВ) или круглой (серия ОВК) присоединительной пластины. Вентилятор серии ВКФ устанавливается в канал при помощи соединительных фланцев. Подача питания на вентилятор осуществляется через выносную клеммную коробку. Электрическое подключение и установка должны выполняться согласно инструкции и электрической схеме, указанной на клеммной коробке.
Если предполагается использовать вентилятор для вытяжной вентиляции, то для выброса воздуха со стороны улицы можно использовать гравитационную решетку, которая устанавливается со стороны улицы и под воздействием потока воздуха открывается. При выключении вентилятора ламели решетки под воздействием силы тяжести закрываются.
Пример использования вентилятора
