- Компактная конструкция
- Лопатки, загнутые вперед
- Корпус из оцинкованной стали
- Корпус вентилятора снабжен дополнительным шумоизолирующим  корпусом
- Установка в любом положении
- Однофазные и трехфазные асинхронные электродвигатели с внешним ротором
- Биметаллическая защита двигателя
- Возможность регулировки скорости
- Класс защиты электродвигателя IP 54
- Комплектация мотор-колесом GQ (производство Китай).
- Температура перемещаемого воздуха от -30°С до +40°С
Вентиляторы предназначены для эксплуатации в условиях умеренного (У) климата 3-й категории размещения по ГОСТ 15150 при отсутствии в воздухе кислотных, щелочных и других агрессивных примесей, при температуре окружающей среды от -40°С до +40°С.

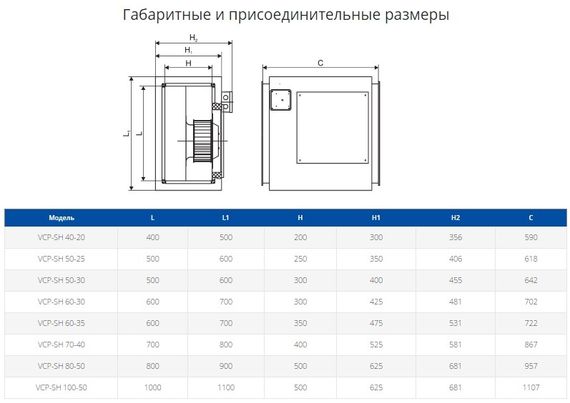

Габаритные и присоединительные размеры

|
 Модель  |
 L  |
 L1  |
 Н  |
 Н1  |
 Н2  |
 C  |
|
 VCP-SH 40-20  |
 400  |
 500  |
 200  |
 300  |
 356  |
 590  |
|
 VCP-SH 50-25  |
 500  |
 600  |
 250  |
 350  |
 406  |
 618  |
|
 VCP-SH 50-30  |
 500  |
 600  |
 300  |
 400  |
 455  |
 642  |
|
 VCP-SH 60-30  |
 600  |
 700  |
 300  |
 425  |
 481  |
 702  |
|
 VCP-SH 60-35  |
 600  |
 700  |
 350  |
 475  |
 531  |
 722  |
|
 VCP-SH 70-40  |
 700  |
 800  |
 400  |
 525  |
 581  |
 867  |
|
 VCP-SH 80-50  |
 800  |
 900  |
 500  |
 625  |
 681  |
 957  |
|
 VCP-SH 100-50  |
 1000  |
 1100  |
 500  |
 625  |
 681  |
 1107  |

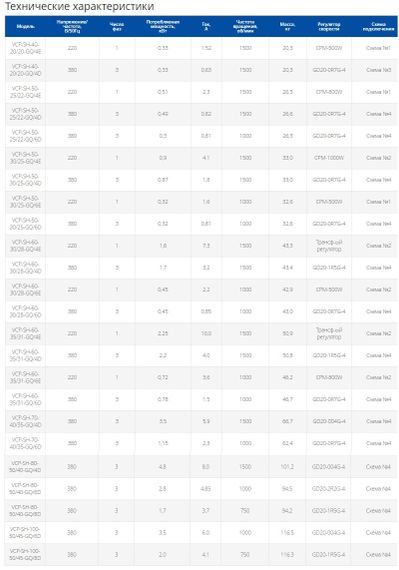

Технические характеристики
|
 Модель  |
 Напряжение/ частота, В/50Гц  |
 Число фаз  |
 Потребляемая мощность, кВт  |
 Ток, А  |
 Частота вращения, об/мин  |
 Масса, кг  |
 Регулятор скорости  |
 Схема подключения  |
|
 VCP-SH-40-20/20-GQ/4Е  |
 220  |
 1  |
 0,33  |
 1,52  |
 1500  |
 20,3  |
 СРМ-500W  |
 Схема №1  |
|
 VCP-SH-40-20/20-GQ/4D  |
 380  |
 3  |
 0,33  |
 0,63  |
 1500  |
 20,3  |
 GD20-0R7G-4  |
 Схема №3  |
|
 VCP-SH-50-25/22-GQ/4Е  |
 220  |
 1  |
 0,51  |
 2,3  |
 1500  |
 26,5  |
 СРМ-800W  |
 Схема №1  |
|
 VCP-SH-50-25/22-GQ/4D  |
 380  |
 3  |
 0,49  |
 0,82  |
 1500  |
 26,6  |
 GD20-0R7G-4  |
 Схема №4  |
|
 VCP-SH-50-25/22-GQ/6D  |
 380  |
 3  |
 0,3  |
 0,81  |
 1000  |
 26,3  |
 GD20-0R7G-4  |
 Схема №4  |
|
 VCP-SH-50-30/25-GQ/4Е  |
 220  |
 1  |
 0,9  |
 4,1  |
 1500  |
 33,0  |
 СРМ-1000W  |
 Схема №2  |
|
 VCP-SH-50-30/25-GQ/4D  |
 380  |
 3  |
 0,87  |
 1,8  |
 1500  |
 33,0  |
 GD20-0R7G-4  |
 Схема №4  |
|
 VCP-SH-50-30/25-GQ/6Е  |
 220  |
 1  |
 0,32  |
 1,6  |
 1000  |
 32,6  |
 СРМ-500W  |
 Схема №1  |
|
 VCP-SH-50-30/25-GQ/6D  |
 380  |
 3  |
 0,32  |
 0,81  |
 1000  |
 32,6  |
 GD20-0R7G-4  |
 Схема №4  |
|
 VCP-SH-60-30/28-GQ/4Е  |
 220  |
 1  |
 1,6  |
 7,3  |
 1500  |
 43,3  |
 Трансф-ый регулятор  |
 Схема №2  |
|
 VCP-SH-60-30/28-GQ/4D  |
 380  |
 3  |
 1,7  |
 3,2  |
 1500  |
 43,4  |
 GD20-1R5G-4  |
 Схема №4  |
|
 VCP-SH-60-30/28-GQ/6Е  |
 220  |
 1  |
 0,45  |
 2,2  |
 1000  |
 42,9  |
 СРМ-500W  |
 Схема №2  |
|
 VCP-SH-60-30/28-GQ/6D  |
 380  |
 3  |
 0,45  |
 0,85  |
 1000  |
 43,0  |
 GD20-0R7G-4  |
 Схема №4  |
|
 VCP-SH-60-35/31-GQ/4E  |
 220  |
 1  |
 2,25  |
 10,0  |
 1500  |
 50,9  |
 Трансф-ый регулятор  |
 Схема №2  |
|
 VCP-SH-60-35/31-GQ/4D  |
 380  |
 3  |
 2,2  |
 4,0  |
 1500  |
 50,8  |
 GD20-1R5G-4  |
 Схема №4  |
|
 VCP-SH-60-35/31-GQ/6Е  |
 220  |
 1  |
 0,72  |
 3,6  |
 1000  |
 46,2  |
 СРМ-800W  |
 Схема №2  |
|
 VCP-SH-60-35/31-GQ/6D  |
 380  |
 3  |
 0,78  |
 1,5  |
 1000  |
 46,7  |
 GD20-0R7G-4  |
 Схема №4  |
|
 VCP-SH-70-40/35-GQ/4D  |
 380  |
 3  |
 3,5  |
 5,9  |
 1500  |
 66,7  |
 GD20-004G-4  |
 Схема №4  |
|
 VCP-SH-70-40/35-GQ/6D  |
 380  |
 3  |
 1,15  |
 2,3  |
 1000  |
 62,4  |
 GD20-0R7G-4  |
 Схема №4  |
|
 VCP-SH-80-50/40-GQ/4D  |
 380  |
 3  |
 4,8  |
 8,0  |
 1500  |
 101,2  |
 GD20-004G-4  |
 Схема №4  |
|
 VCP-SH-80-50/40-GQ/6D  |
 380  |
 3  |
 2,8  |
 4,85  |
 1000  |
 94,5  |
 GD20-2R2G-4  |
 Схема №4  |
|
 VCP-SH-80-50/40-GQ/8D  |
 380  |
 3  |
 1,7  |
 3,7  |
 750  |
 94,2  |
 GD20-1R5G-4  |
 Схема №4  |
|
 VCP-SH-100-50/45-GQ/6D  |
 380  |
 3  |
 3,5  |
 6,0  |
 1000  |
 116,5  |
 GD20-004G-4  |
 Схема №4  |
|
 VCP-SH-100-50/45-GQ/8D  |
 380  |
 3  |
 2,0  |
 4,1  |
 750  |
 116,3  |
 GD20-1R5G-4  |
 Схема №4  |
Шумовые характеристики канальных вентиляторов
|
 Модель  |
 Зона измерения  |
 Общий, дБА  |
 Уровень звуковой мощности, дБ в октавных полосах частот, Гц  |
|||||||
|
 63  |
 125  |
 250  |
 500  |
 1000  |
 2000  |
 4000  |
 8000  |
|||
|
 VCP-SH 40-20/20-GQ/4Е  |
 в канал  |
 63  |
 41  |
 43  |
 51  |
 57  |
 61  |
 54  |
 51  |
 52  |
|
 к окружению  |
 44  |
 20  |
 22  |
 31  |
 37  |
 40  |
 37  |
 35  |
 35  |
|
|
 VCP-SH 40-20/20-GQ/4D  |
 в канал  |
 69  |
 55  |
 68  |
 65  |
 60  |
 56  |
 55  |
 53  |
 46  |
|
 к окружению  |
 60  |
 33  |
 41  |
 58  |
 51  |
 59  |
 44  |
 40  |
 33  |
|
|
 VCP-SH 50-25/22-GQ/4Е  |
 в канал  |
 63  |
 50  |
 44  |
 50  |
 58  |
 59  |
 55  |
 53  |
 51  |
|
 к окружению  |
 49  |
 29  |
 27  |
 33  |
 43  |
 44  |
 38  |
 42  |
 40  |
|
|
 VCP-SH 50-25/22-GQ/4D  |
 в канал  |
 66  |
 40  |
 47  |
 53  |
 59  |
 62  |
 59  |
 56  |
 55  |
|
 к окружению  |
 50  |
 20  |
 30  |
 35  |
 44  |
 47  |
 41  |
 40  |
 41  |
|
|
 VCP-SH 50-25/22-GQ/6D  |
 в канал  |
 66  |
 40  |
 47  |
 53  |
 59  |
 62  |
 59  |
 56  |
 55  |
|
 к окружению  |
 50  |
 20  |
 30  |
 35  |
 44  |
 47  |
 41  |
 40  |
 41  |
|
|
 VCP-SH 50-30/25-GQ/4Е  |
 в канал  |
 65  |
 53  |
 50  |
 52  |
 55  |
 59  |
 58  |
 58  |
 56  |
|
 к окружению  |
 48  |
 34  |
 33  |
 37  |
 43  |
 44  |
 39  |
 39  |
 35  |
|
|
 VCP-SH 50-30/25-GQ/4D  |
 в канал  |
 70  |
 45  |
 55  |
 54  |
 60  |
 65  |
 63  |
 62  |
 63  |
|
 к окружению  |
 51  |
 26  |
 35  |
 40  |
 44  |
 48  |
 43  |
 42  |
 41  |
|
|
 VCP-SH 50-30/25-GQ/6Е  |
 в канал  |
 65  |
 53  |
 50  |
 52  |
 55  |
 59  |
 58  |
 58  |
 56  |
|
 к окружению  |
 48  |
 34  |
 33  |
 37  |
 43  |
 44  |
 39  |
 39  |
 35  |
|
|
 VCP-SH 50-30/25-GQ/6D  |
 в канал  |
 70  |
 45  |
 55  |
 54  |
 60  |
 65  |
 63  |
 62  |
 63  |
|
 к окружению  |
 51  |
 26  |
 35  |
 40  |
 44  |
 48  |
 43  |
 42  |
 41  |
|
|
 VCP-SH 60-30/28-GQ/4Е  |
 в канал  |
 70  |
 67  |
 59  |
 54  |
 61  |
 66  |
 64  |
 61  |
 59  |
|
 к окружению  |
 52  |
 44  |
 37  |
 41  |
 44  |
 48  |
 44  |
 41  |
 40  |
|
|
 VCP-SH 60-30/28-GQ/4D  |
 в канал  |
 75  |
 52  |
 64  |
 58  |
 65  |
 70  |
 69  |
 66  |
 64  |
|
 к окружению  |
 56  |
 33  |
 42  |
 42  |
 46  |
 53  |
 48  |
 45  |
 45  |
|
|
 VCP-SH 60-30/28-GQ/6Е  |
 в канал  |
 70  |
 67  |
 59  |
 54  |
 61  |
 66  |
 64  |
 61  |
 59  |
|
 к окружению  |
 52  |
 44  |
 37  |
 41  |
 44  |
 48  |
 44  |
 41  |
 40  |
|
|
 VCP-SH 60-30/28-GQ/6D  |
 в канал  |
 63  |
 59  |
 62  |
 57  |
 56  |
 58  |
 56  |
 54  |
 46  |
|
 к окружению  |
 51  |
 37  |
 51  |
 52  |
 48  |
 46  |
 42  |
 40  |
 36  |
|
|
 VCP-SH 60-35/31-GQ/4E  |
 в канал  |
 76  |
 56  |
 61  |
 59  |
 64  |
 72  |
 69  |
 67  |
 66  |
|
 к окружению  |
 56  |
 36  |
 41  |
 40  |
 47  |
 53  |
 48  |
 48  |
 47  |
|
|
 VCP-SH 60-35/31-GQ/4D  |
 в канал  |
 76  |
 56  |
 61  |
 59  |
 64  |
 72  |
 69  |
 67  |
 66  |
|
 к окружению  |
 56  |
 36  |
 41  |
 40  |
 47  |
 53  |
 48  |
 48  |
 47  |
|
|
 VCP-SH 60-35/31-GQ/6E  |
 в канал  |
 66  |
 64  |
 67  |
 58  |
 60  |
 61  |
 60  |
 58  |
 54  |
|
 к окружению  |
 55  |
 43  |
 52  |
 56  |
 53  |
 50  |
 46  |
 45  |
 40  |
|
|
 VCP-SH 60-35/31-GQ/6D  |
 в канал  |
 66  |
 64  |
 67  |
 58  |
 60  |
 61  |
 60  |
 58  |
 54  |
|
 к окружению  |
 55  |
 43  |
 52  |
 56  |
 53  |
 50  |
 46  |
 45  |
 40  |
|
|
 VCP-SH 70-40/35-GQ/4D  |
 в канал  |
 79  |
 60  |
 60  |
 66  |
 68  |
 76  |
 73  |
 69  |
 68  |
|
 к окружению  |
 62  |
 41  |
 41  |
 49  |
 55  |
 58  |
 54  |
 52  |
 51  |
|
|
 VCP-SH 70-40/35-GQ/6D  |
 в канал  |
 69  |
 67  |
 66  |
 60  |
 63  |
 65  |
 63  |
 61  |
 55  |
|
 к окружению  |
 60  |
 49  |
 57  |
 57  |
 59  |
 55  |
 50  |
 46  |
 41  |
|
|
 VCP-SH 80-50/40-GQ/4D  |
 в канал  |
 81  |
 72  |
 75  |
 75  |
 71  |
 76  |
 75  |
 71  |
 67  |
|
 к окружению  |
 72  |
 57  |
 68  |
 69  |
 67  |
 69  |
 64  |
 60  |
 58  |
|
|
 VCP-SH 80-50/40-GQ/6D  |
 в канал  |
 76  |
 65  |
 68  |
 65  |
 69  |
 72  |
 71  |
 67  |
 61  |
|
 к окружению  |
 64  |
 49  |
 57  |
 60  |
 62  |
 60  |
 55  |
 51  |
 50  |
|
|
 VCP-SH 80-50/40-GQ/8D  |
 в канал  |
 76  |
 65  |
 68  |
 65  |
 69  |
 72  |
 71  |
 67  |
 61  |
|
 к окружению  |
 64  |
 49  |
 57  |
 60  |
 62  |
 60  |
 55  |
 51  |
 50  |
|
|
 VCP-SH 100-50/45-GQ/6D  |
 в канал  |
 75  |
 68  |
 73  |
 71  |
 72  |
 70  |
 68  |
 62  |
 59  |
|
 к окружению  |
 67  |
 53  |
 62  |
 61  |
 61  |
 63  |
 61  |
 56  |
 54  |
|
|
 VCP-SH 100-50/45-GQ/8D  |
 в канал  |
 70  |
 73  |
 85  |
 76  |
 66  |
 64  |
 63  |
 61  |
 58  |
|
 к окружению  |
 55  |
 60  |
 63  |
 52  |
 49  |
 47  |
 47  |
 45  |
 43  |
|
Электрические схемы подключение

МАРКИРОВКА
Вентилятор канальный прямоугольный VCP-SH в шумоизолирующем корпусе, типоразмер 80-50; укомплектован рабочим колесом GQ с диаметром 40 cм; вентилятор общепромышленного исполнения; мощностью электродвигателя N=4,8 кВт и частотой вращения рабочего колеса n=1500 об/мин.
