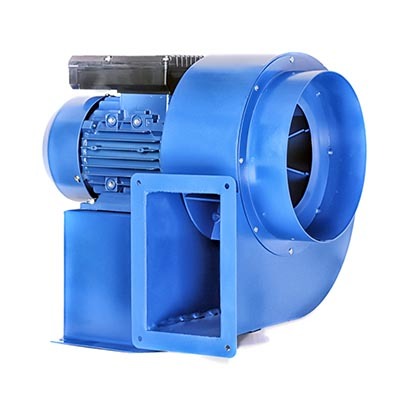

ОБЩИЕ УКАЗАНИЯ
Корпус вентилятора выполнен из металла толщиной 1.2 мм, окрашен порошковой эмалью в чёрный цвет. При изготовлении данного вентилятора использован внешний асинхронный двигатель. Двигатель расположен на расстоянии (на штоке) от рабочей поверхности, а также оборудован термоконтактом, что позволяет избегать его перегрева.
Скорость потока воздуха можно отрегулировать с помощью дополнительного регулятора скорости (в комплект поставки не входит).
Вентиляторы применяются при устройстве вентиляционных систем для удаления газов, удаления выхлопных газов на больших площадях (торговых, промышленных и прочих), покрасочных камерах, складах, упаковочных машинах и др.
Вентилятор предназначен для перемещения воздуха с температурой до +72 С и относительной влажностью до 80 %.
Вентиляторы сертифицированы на соответствие требованиям ГОСТ 11442 (Р.3), ГОСТ 10616 (Р.3), ГОСТ Р 5976 (Р.3), ГОСТ Р 12.2.012, ГОСТ 12.1.003, ГОСТ Р 51402.

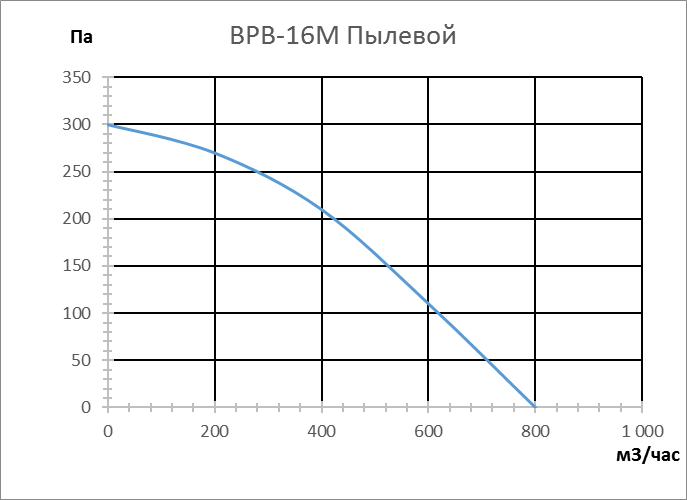

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Наименование |
Напряжение, В |
Мощность, Вт |
Скорость, rpm |
Производительность, куб м/час |
Давление, Па |
Вес, кг |
|
ВРВ-16м пылевой |
220 |
250 |
3000 |
800 |
300 |
8 |
ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
- установка вентилятора должна производиться опытным персоналом с соблюдением правил установки;
- установка должна быть произведена таким образом, чтобы не было контакта с движущимися частями вентилятора;
ЗАПРЕЩАЕТСЯ:
- пользоваться повреждённым электрическим кабелем;
- использовать вентилятор при относительной влажности воздуха более 80%;
- использовать вентилятор в местах, где на него может попасть вода.
ПОДГОТОВКА К РАБОТЕ
Вентилятор должен быть соединен с источником электрического тока посредством двухполюсного выключателя, с расстоянием между разомкнутыми контактами не менее 3 мм.
Для подсоединения электрического кабеля к вентилятору необходимо:
- оголить концы проводов электрического кабеля и подсоединить их к клеммной колодке;
- монтаж электрического кабеля выполнить согласно схеме подключения,
- удостовериться, что все винты клеммной колодки зажаты и под них не попала
изоляция кабеля.
В случае, если вентилятор находится на складе и не используется в течение более, чем шести месяцев, то необходимо провести проверку сопротивления изоляции, которое должно быть более 20 МОм.
Питающий кабель и выключатель не входят в комплект поставки. Все монтажные работы проводить при отсутствии напряжения.

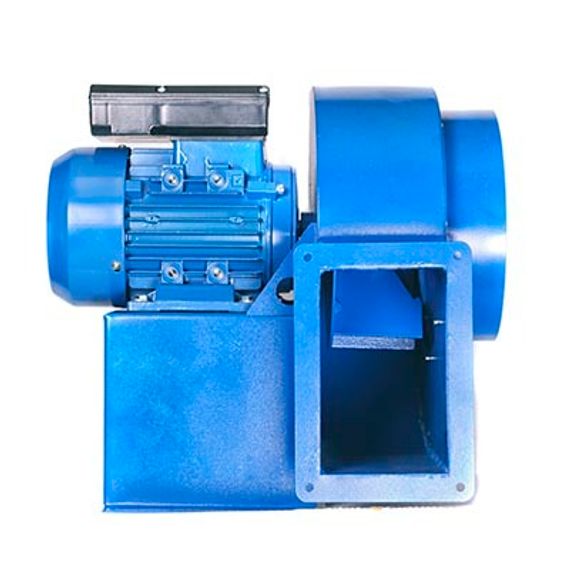

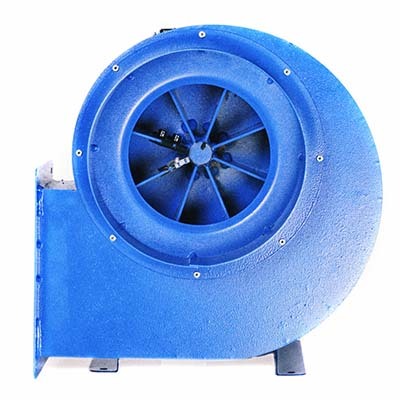

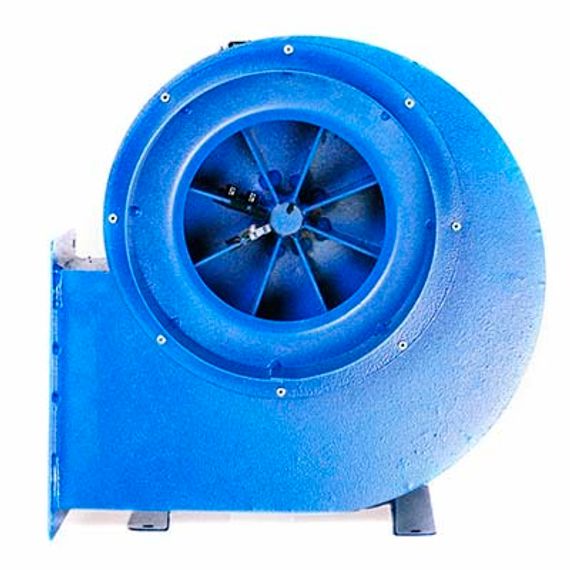

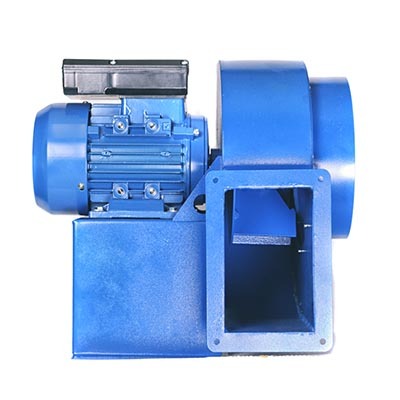

УСТРОЙСТВО ВЕНТИЛЯТОРА
Корпус: Изготавливается металла толщиной 1.2 мм, окрашен в чёрный цвет.
Возможно ЛЕВОЕ и ПРАВОЕ исполнение.
Двигатель: Внешний однофазный асинхронный двигатель.
Рабочее колесо: Вперёд загнутые лопатки. Сварное колесо, окрашено порошковой краской, динамически отбалансировано.

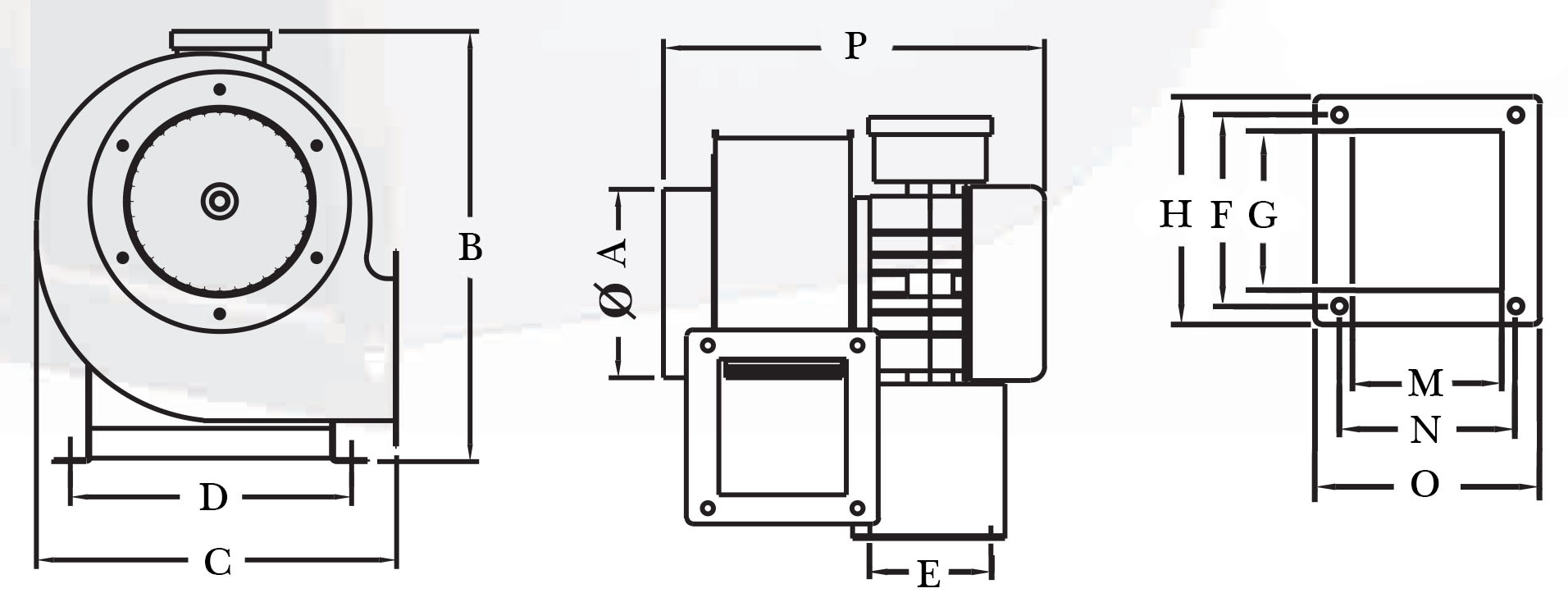

РАЗМЕРЫ
Возможно ЛЕВОЕ или ПРАВОЕ исполнение
Рис. 2 – ЛЕВОЕ исполнение
|
|
ØА |
B |
C |
D |
E |
F |
G |
H |
M |
N |
O |
P |
|
ВРВ-16м |
136 |
310 |
285 |
183 |
140 |
135 |
120 |
158 |
95 |
114 |
135 |
355 |
СХЕМА ПОДКЛЮЧЕНИЯ

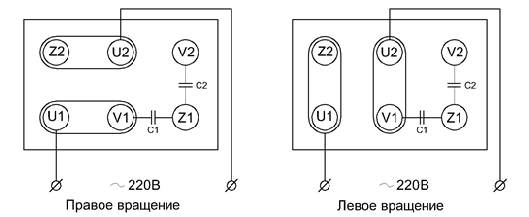

Рис. 3 – Схема подключения
УСТАНОВКА
1. Крепление вентилятора осуществляется при помощи болтов к любой плоской поверхности.
2. При необходимости применяются виброизолирующие опоры.
3. Входное и выходное присоединяются к воздуховоду через виброизолирующее соединение («гибкая вставка»).
4. При установке на улице необходимо обеспечить защиту электродвигателя от атмосферных осадков.
ЗАПУСК УСТРОЙСТВА
В ходе запуска внимательно следуйте инструкции
Перед запуском проверьте:
· Напряжение
· Заземление
· Равновесие
· Крыльчатку вентилятора, направление вращения, оно должно совпадать со стрелкой на корпусе вентилятора
· Плавность работы двигателя (отсутствие перегрева, необычных шумов, замедления движения и т.д.)
ГАРАНТИЯ и ОТВЕТСТВЕННОСТЬ
Гарантия со дня покупки 1 (один) год.
Производитель гарантирует исправную работу оборудования согласно эксплуатационно-техническим условиям, указанным в гарантии. Гарантия дается на технические неисправности, а также на дефектные части.
Гарантийное обслуживание не осуществляется в случаях:
· Механических повреждений, аварий
· Загрязнений
· Конструктивных изменений
· Действий, связанных с неправильным содержанием и неправильной чисткой оборудования
· Стихийных бедствий
· Воздействия атмосферных явлений
· Неправильного хранения
· Некомпетентного ремонта
· Неправильной установки оборудования
· Неправильной эксплуатации оборудования
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
· Перед очисткой вентилятора отключите его от источника тока.
· Не мойте водой электрические части вентилятора.
· Вытирайте вентилятор влажной мягкой тканью, избегайте воздействия на вентилятор растворителей.
ПРАВИЛА ХРАНЕНИЯ
Вентилятор следует хранить в сухом помещении, с температурой воздуха от -40°С до +40°С.
ТРАНСПОРТИРОВАНИЕ
Вентилятор допускается транспортировать в индивидуальной упаковке всеми видами транспорта, обеспечивающими защиту от попадания влаги, при температуре воздуха от -50°С до +50°С. Не допускайте ударов или ударных нагрузок.
УТИЛИЗАЦИЯ
Особых условий для утилизации не требуется.
