Описание

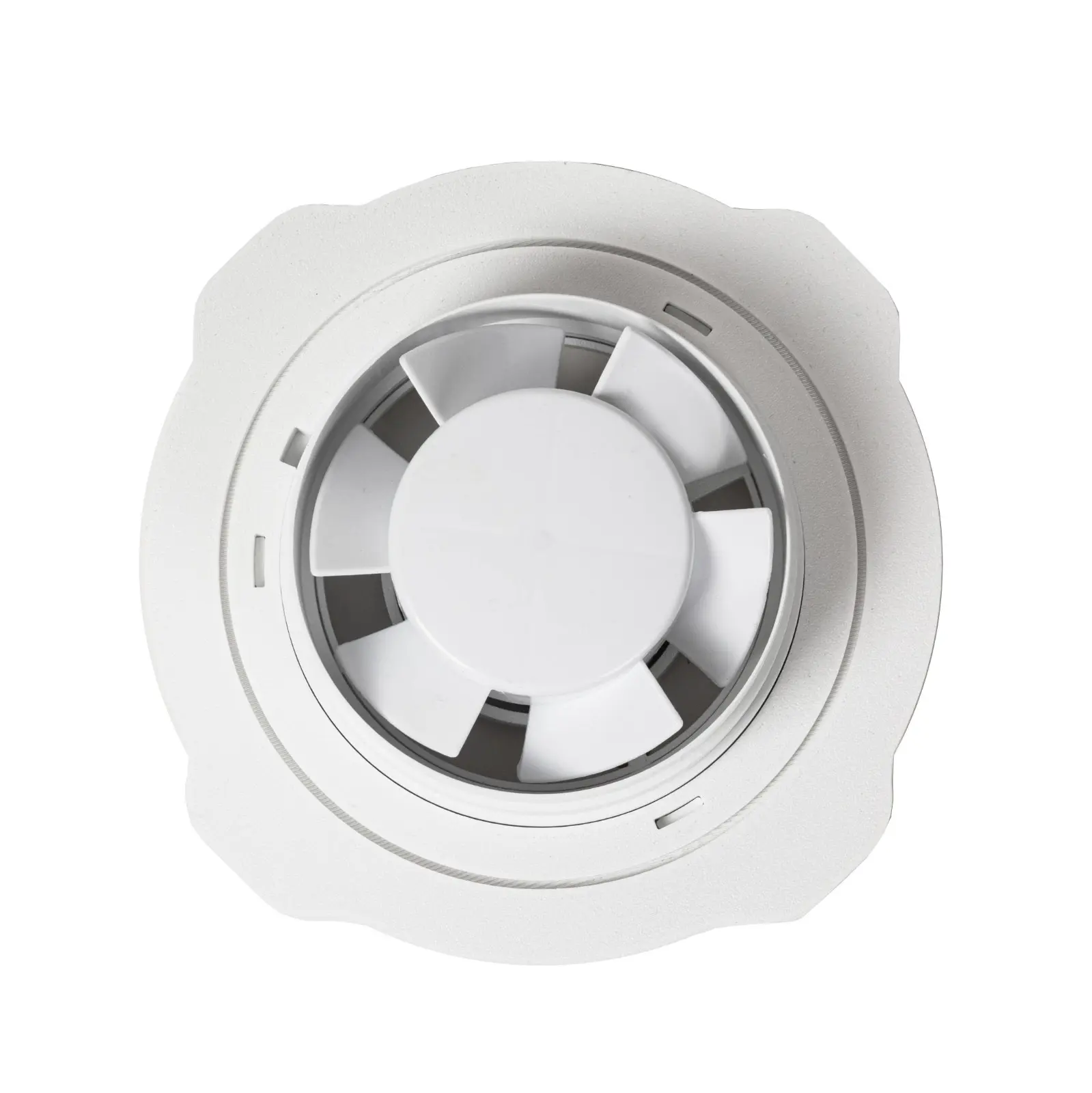

Теневая решетка с ВЫТЯЖНЫМ ВЕНТИЛЯТОРОМ скрытого монтажа для натяжного потолка СлимВент
Предназначена для периодической или постоянной вентиляции бытовых и сантехнический помещений.
- Преимущества:

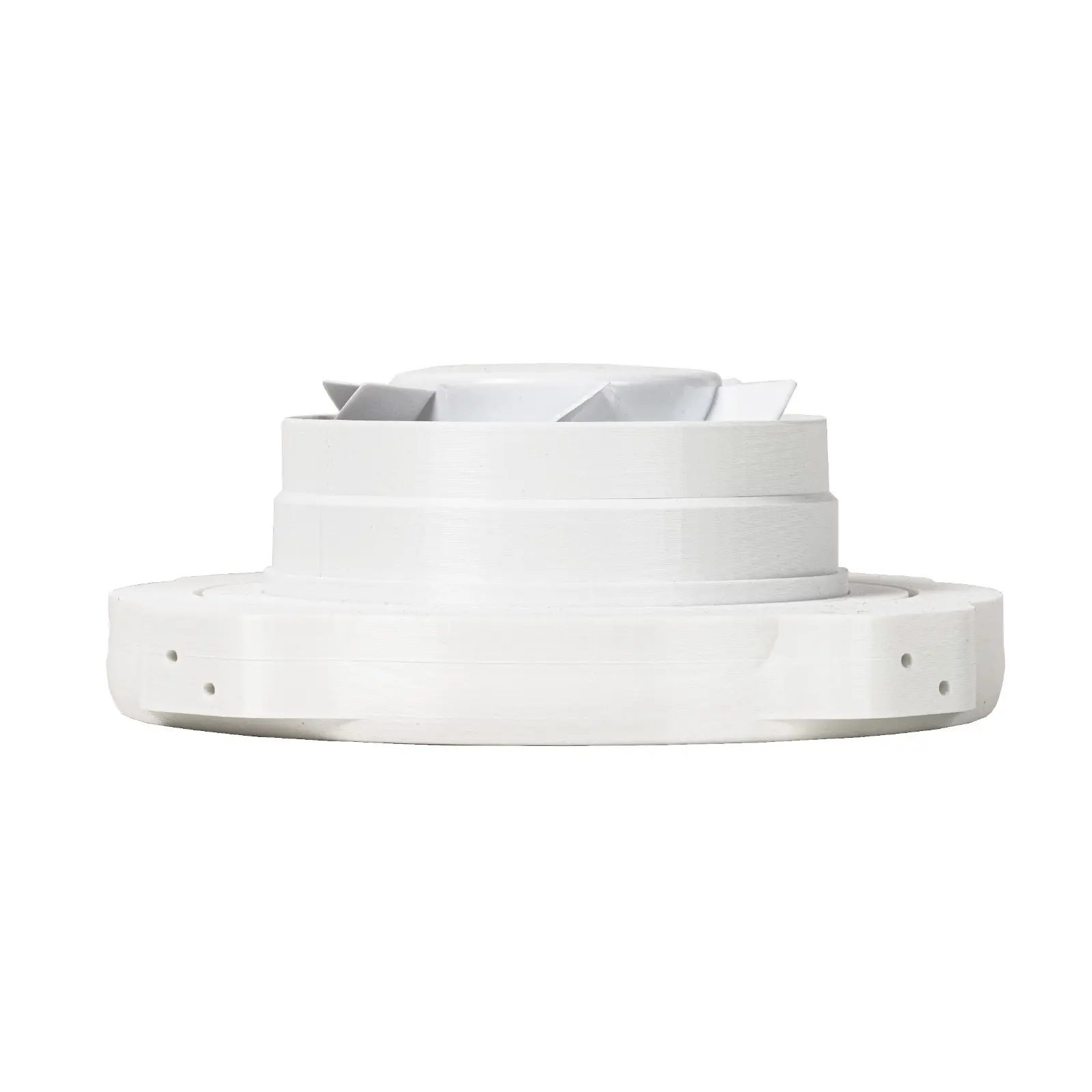

* Общий габарит по высоте всего 105 мм (С учетом посадки и стыковки с коленом 55х110 Д100 внешней посадки). Габарит диффузора 25мм
* Полностью съемный вентилятор позволяет произвести замену двигателя не демонтируя полотно потолка
* Стыковка с поворотным коленом любого типа (внешняя и внутренняя посадка (папа-мама)), диаметры 100 и 125

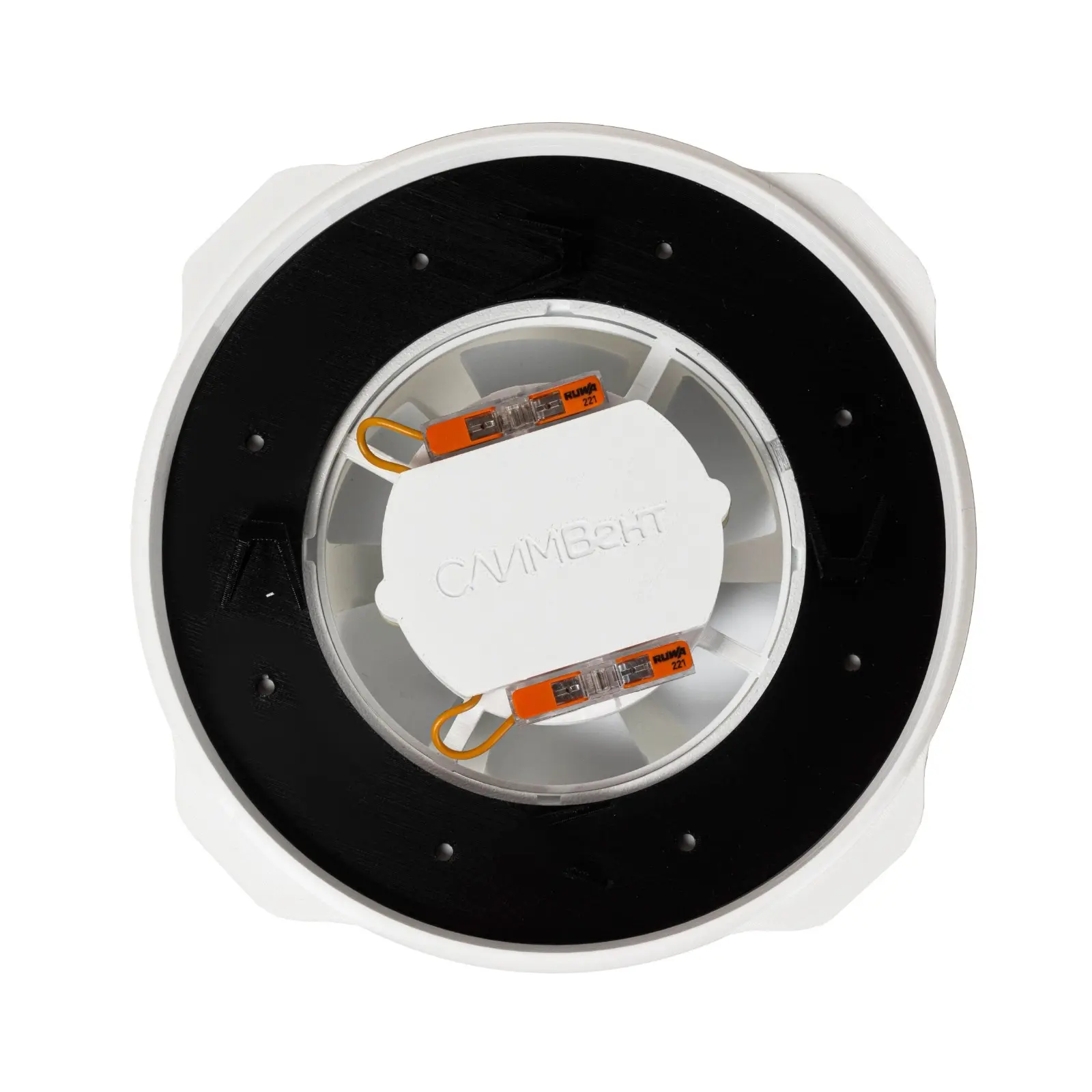

* Клеммы для подключения уже установлены
* Установка через прижимное кольцо без использования клея
* Простая установка на натяжные потолки
* Пазы под крепления в закладной, упрощают монтаж и стыковку

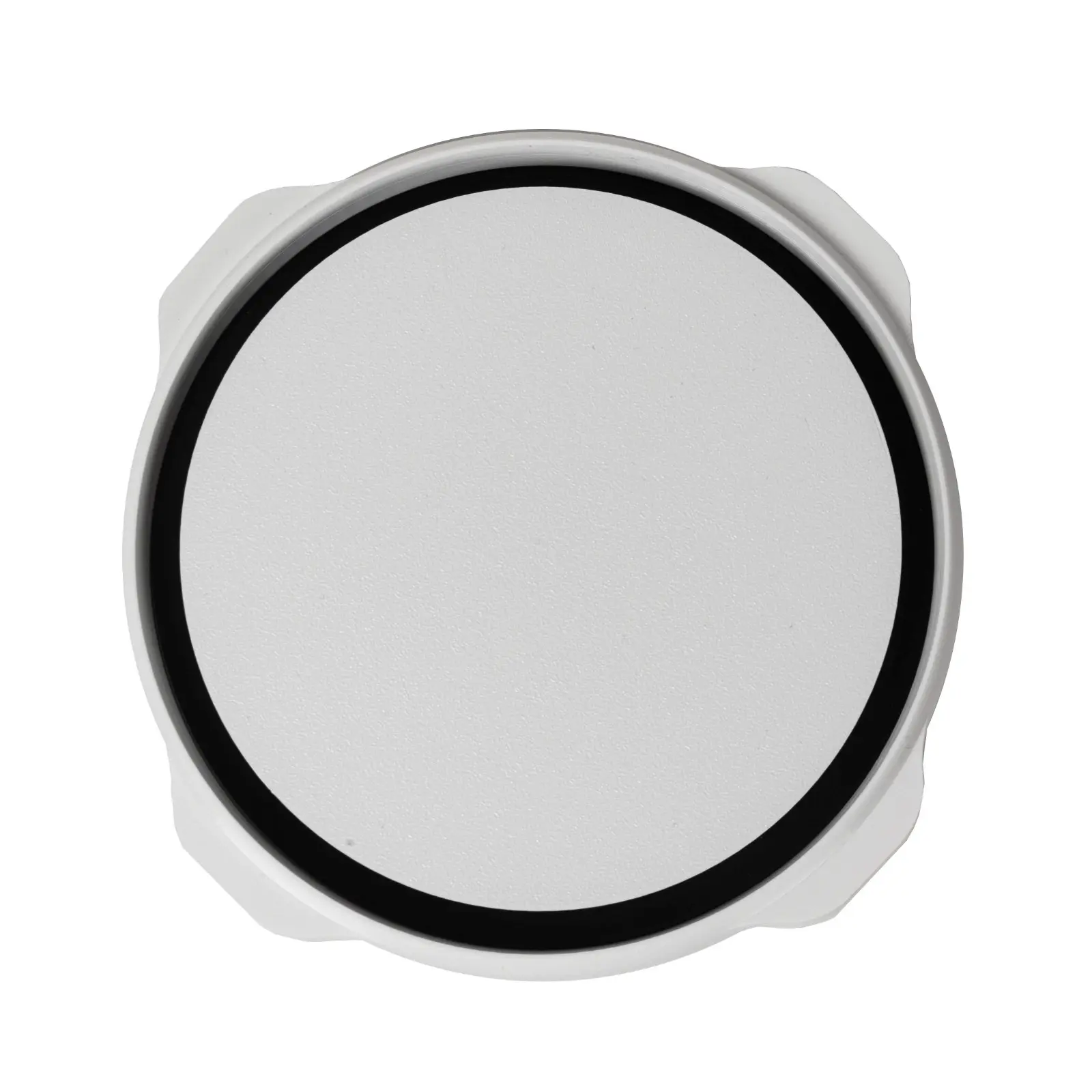

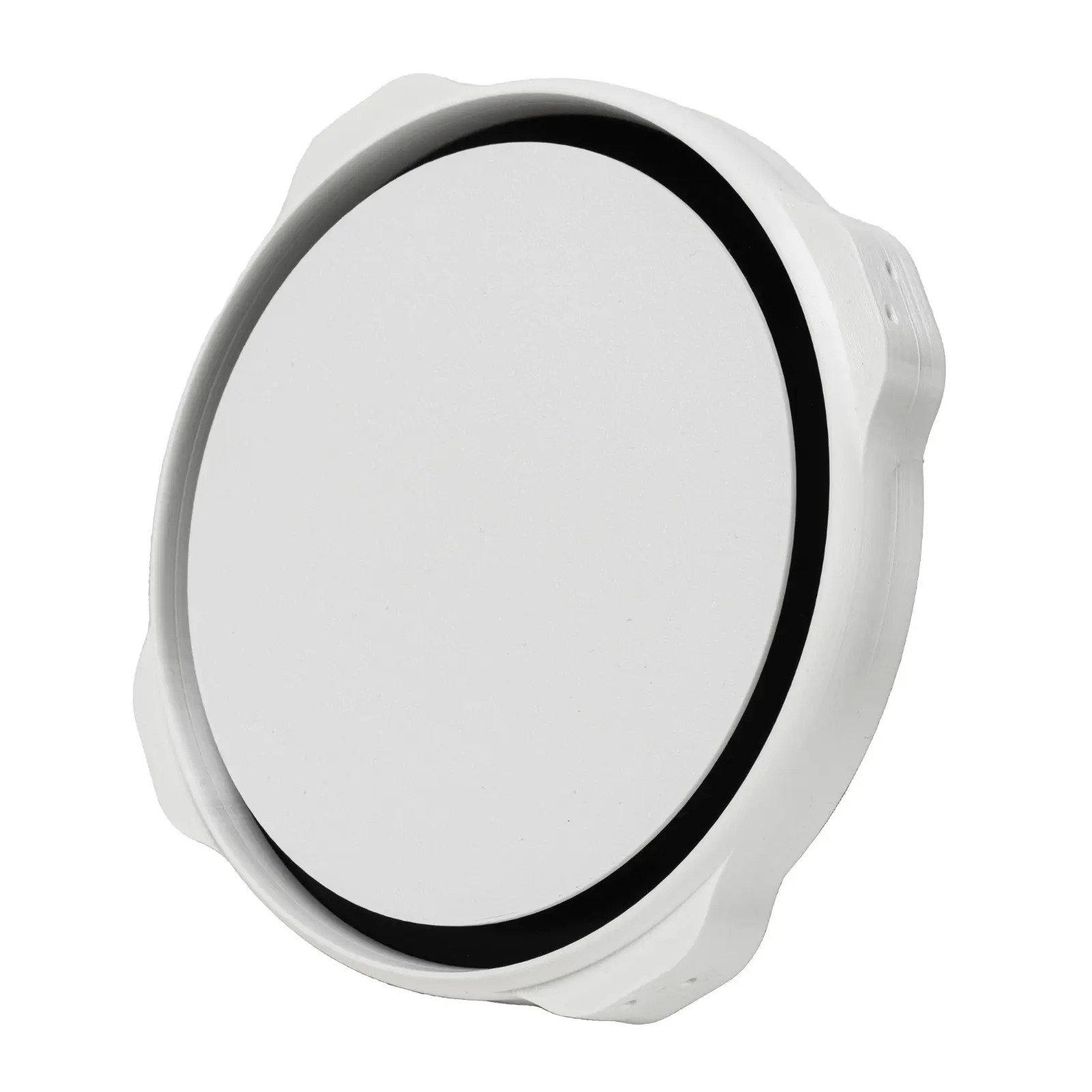

* Декоративная круглая заглушка в цвет белый муар (Так же ее можно дополнительно обтянуть полотном)
* Обслуживание и замена двигателя без демонтажа конструкции
- Инструкция по установке:
1 шаг: Закрепить вентиляционный поворотный переходник на потолке.
2 шаг: Достать двигатель вентилятора из корпуса диффузора, поворотом центральной части против часовой стрелки до упора, после потянуть его на себя.
3 шаг: Установить патрубок диффузора в ответное отверстие поворотного переходника.
4 шаг: Отрегулировать закладные уголки для крепления диффузора к потолку и закрепить основную часть диффузора по уровню с полотном потолка.
5 шаг: Вывести провода подключения через отверстие в корпусе диффузора.
5 шаг: Натянуть потолок, предварительно прогрев полотно в месте крепления, закрепить на саморезы черное прижимное кольцо (лицевая панель снимается поворотом), после вырезать полотно по отверстию канала
6 шаг: Произвести подключение проводов к двигателю вентилятора и установить его на свое место (совместить пазы на корпусе и кольце двигателя, после повернуть по часовой стрелки до упора)
7 шаг: Установить декоративную панель, совместив пазы и повернув по часовой стрелке.
- Характеристики вентилятора:
Потребляемая мощность: 15Вт
Производительность: 100м3/ч
Уровень шума: 29дБ
Степень водо-пылезащиты: IP24
Комплектация
Корпус диффузора скрытого монтажа

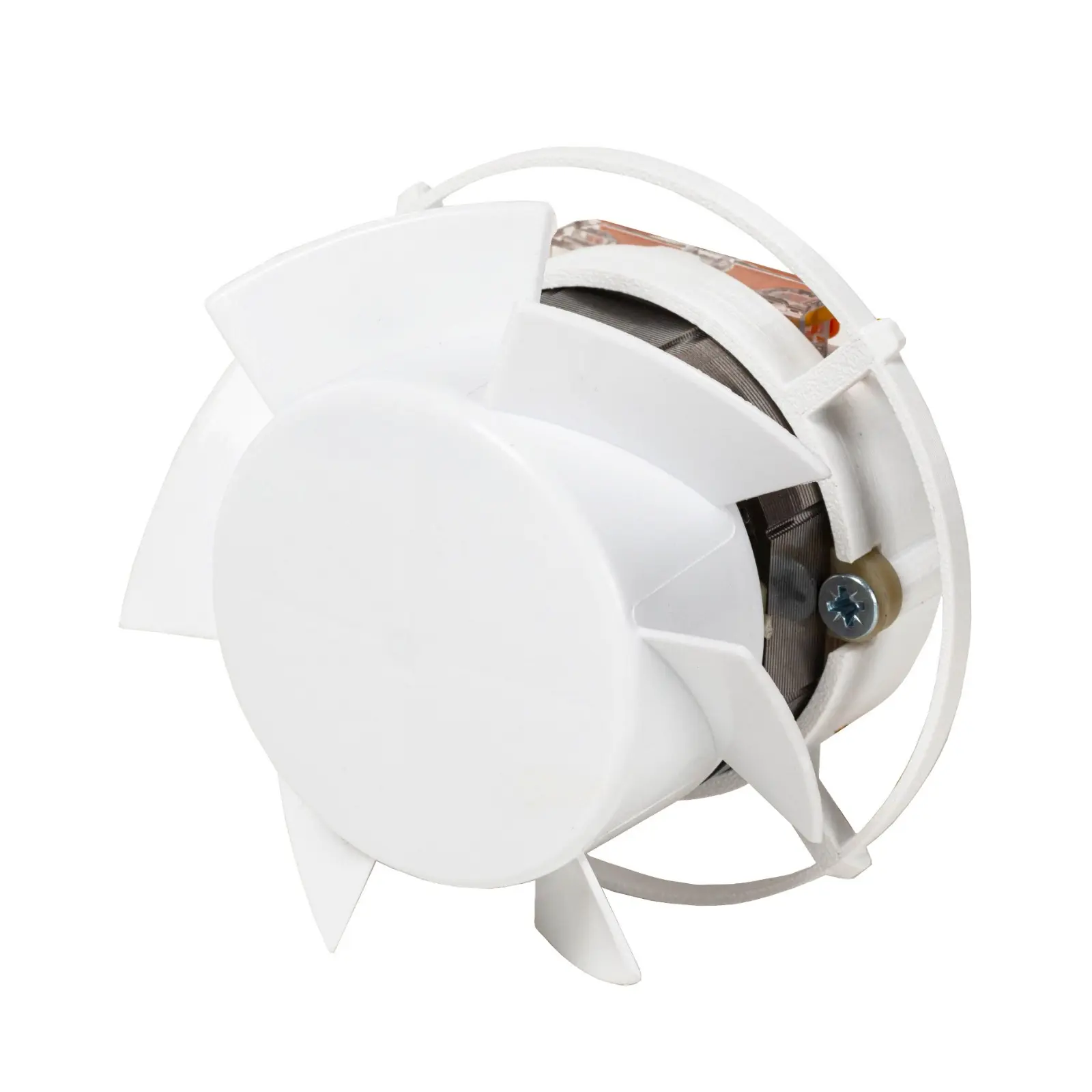

Двигатель вентилятора
Лицевая панель
Прижимное кольцо
Набор саморезов для крепления
