ОБЩИЕ УКАЗАНИЯ
Центробежный канальный вентилятор выпускается нескольких типоразмеров и является продуктом высокотехнологичного производства. Изделие имеет стандартный размер, что позволяет смонтировать его непосредственно в воздуховоде. В вентиляторе использован электродвигатель с внешним ротором с насаженной на него крыльчаткой. Вентиляторы с маркировкой ВК-Н4 имеют рабочее колесо с назад загнутыми лопатками. Вентилятор применяется для устройства общеобменной вентиляции общественных зданий.
Вентилятор предназначен для эксплуатации в помещениях при температуре перемещаемого воздуха от -25°С до +60°С и относительной влажности до 80 %
Вентиляторы сертифицированы на соответствие требованиям ГОСТ 11442 (Р.3), ГОСТ 10616 (Р.3), ГОСТ Р 5976 (Р.3), ГОСТ Р 12.2.012, ГОСТ 12.1.003, ГОСТ Р 51402.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Наименование |
Напр., В |
Подключение |
Мощн., Вт |
Скорость, об/мин |
Произв., м3/час |
Сила тока, А |
Вес, кг |
№ граф. |
|
ВК-Н4-600*300-D WG |
380 |
3 ф, 50 Гц |
165 |
1400 |
2300 |
0,45 |
40 |
1 |

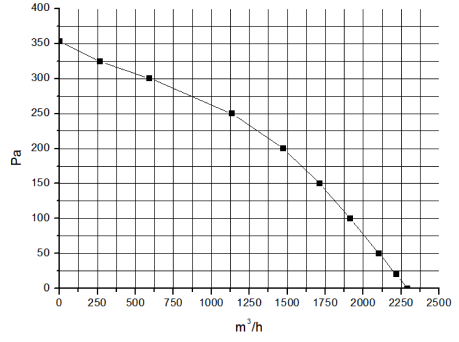

График №1
РАЗМЕРЫ
|
Наименование |
Присоединительный размер воздуховода, мм |
Длина вентилятора, мм |
|
ВК-Н4-600*300-D WG |
600*300 |
600±10 |
ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
ЗАПРЕЩАЕТСЯ:
- пользоваться повреждённым электрическим кабелем;
- использовать вентилятор при относительной влажности воздуха более 80%;
- использовать вентилятор при содержании в воздухе паров масла, взрывоопасных и едких газов;
- использовать вентилятор для перемещения сред с содержанием пыли и других твёрдых примесей более 50 мг/м3.
- использовать вентилятор в местах, где на него может попасть вода.

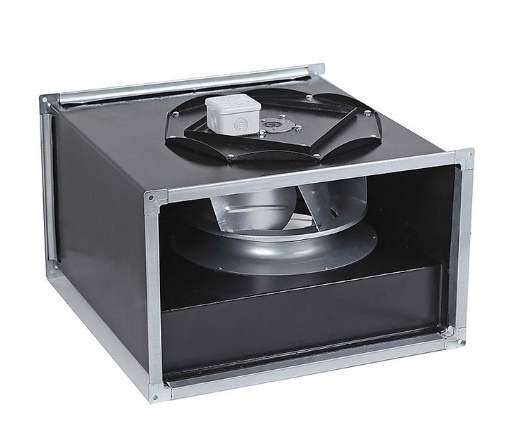

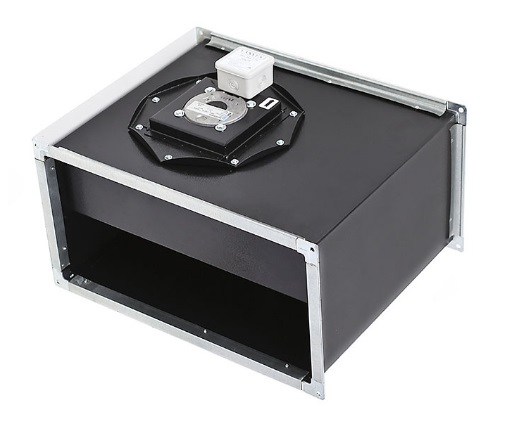

УСТРОЙСТВО ВЕНТИЛЯТОРА
Корпус: Изготавливается из оцинкованной стали
Диаметр крыльчатки: 400 мм.
Мотор-колесо, двигатель: LXFB4D355/100-M102/47 трёхфазный электродвигатель с внешним ротором.
Соединительная коробка: изготавливается из ПВХ пластика.
ПОДГОТОВКА К РАБОТЕ
Вентилятор должен быть соединен с источником электрического тока посредством выключателя, с расстоянием между разомкнутыми контактами не менее 3 мм.
Для подсоединения электрического кабеля к вентилятору необходимо:
- оголить концы проводов электрического кабеля и подсоединить их к клеммной колодке;

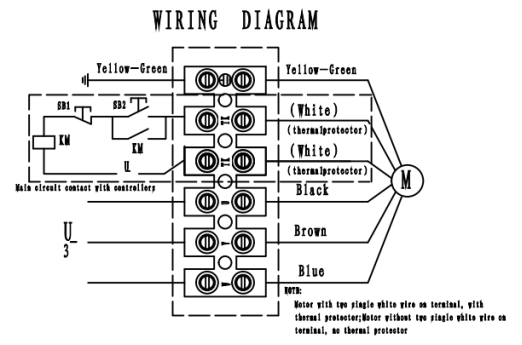

- монтаж электрического кабеля выполнить согласно схеме подключения,
- удостовериться, что все винты клеммной колодки зажаты и под них не попала
изоляция кабеля.
В случае, если вентилятор находится на складе и не используется в течение более, чем шести месяцев, то необходимо провести проверку сопротивления изоляции, которое должно быть более 20 МОм.
Питающий кабель и двухполюсной выключатель не входят в комплект поставки.
Все монтажные работы проводить при отсутствии напряжения.
ЗАПУСК УСТРОЙСТВА
Перед запуском проверьте:
· Напряжение, заземление
· Крыльчатку вентилятора: крыльчатка должна свободно вращаться. Направление вращения должно совпадать со стрелкой на корпусе либо крыльчатке вентилятора (правое).
· Равномерность работы двигателя после пуска, отсутствие перегрева, необычных шумов, замедления движения и т.д.
УСТАНОВКА
1. Закрепите вентилятор с помощью крепёжных элементов, выдерживающих нагрузку не менее 5000 Н (в комплект поставки не входят). Необходимо изолировать корпус вентилятора от прямого контакта с крепежными элементами с помощью виброизолирующего материала.
2. Закрепите воздуховод на корпусе вентилятора. При соединении вентилятора с воздуховодом используйте виброизолирующие гибкие вставки.
Правила установки:
1. Используйте вентилятор для установки внутри помещения.
2. Длина вентиляционного канала до поворота должна примерно в четыре раза превышать диаметр крыльчатки.
ГАРАНТИЯ и ОТВЕТСТВЕННОСТЬ
Гарантия со дня покупки 1 (один) год.
Производитель гарантирует исправную работу оборудования согласно эксплуатационно-техническим условиям, указанным в гарантии. Гарантия дается на механические неисправности электродвигателя, а также на дефектные части корпуса вентилятора.
Гарантийное обслуживание не осуществляется в случаях:
· Механических повреждений
· Загрязнений
· Внесения конструктивных изменений
· Действий, связанных с неправильным содержанием и неправильной чисткой оборудования
· Аварий, стихийных бедствий, воздействия атмосферных явлений
· Несоблюдения условий хранения и транспортировки
· Некомпетентного ремонта
· Неправильной установки и эксплуатации оборудования
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
· Перед очисткой вентилятора отключите его от источника тока.
· Не мойте водой электрические части вентилятора.
· Вытирайте вентилятор влажной мягкой тканью, избегайте воздействия на вентилятор растворителей.
Производитель оставляет за собой право вносить изменения в конструкцию для улучшения потребительских свойств товара без уведомления потребителя.
ПРАВИЛА ХРАНЕНИЯ
Вентилятор следует хранить в сухом помещении, с температурой воздуха от -40°С до +40°С. Особых условий для утилизации не требуется.
ТРАНСПОРТИРОВАНИЕ
Вентилятор допускается транспортировать в индивидуальной упаковке всеми видами транспорта, обеспечивающими защиту от попадания влаги, при температуре воздуха от -40°С до +40°С. Не допускайте ударов или ударных нагрузок.
