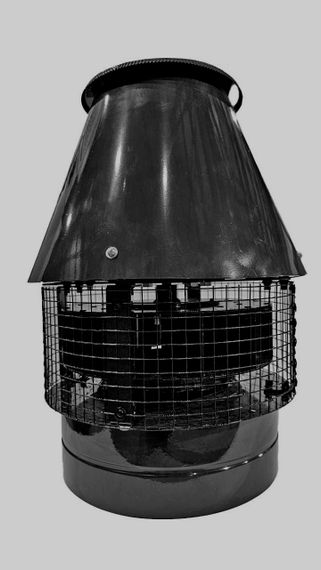

Тип вентилятора - Крышный
Диаметр - 315 мм
Производительность - 1500 м3/ч
Мощность - 370 Вт
Уровень шума - 62 Дб
Особенность - Стандарт
Цвет - Черный
Обратный клапан - Нет
Производитель - Ванвент
Страна производства - Россия
ОБЩИЕ УКАЗАНИЯ

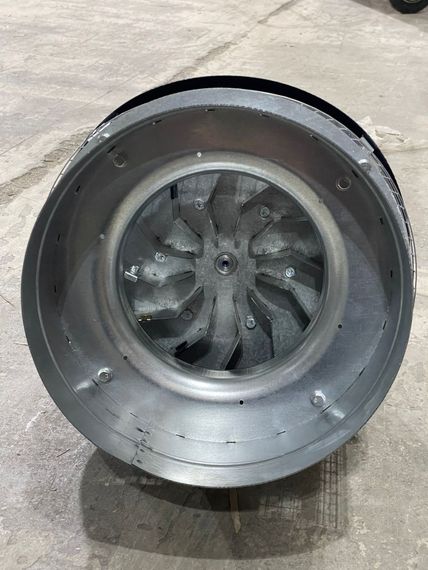

Корпус вентилятора выполнен из металла толщиной 1,2 мм, защитный колпак мотора и некоторые соединительные элементы из металла 0,7 мм. для облегчения общего веса вентилятора. Вариант 1 окрашен порошковой эмалью в коричневый цвет RAL 8017, Вариант 2 не окрашен. При изготовлении данного вентилятора использован внешний асинхронный двигатель. Двигатель расположен на расстоянии (на штоке) от рабочей поверхности, а также оборудован термоконтактом, что позволяет избегать его перегрева.
Вентиляторы применяются при устройстве вентиляционных систем для удаления газов, удаления выхлопных газов на больших площадях (торговых, промышленных и прочих), покрасочных камерах, складах, упаковочных машинах и др.
Вентилятор предназначен для перемещения горячего воздуха с температурой до +120 С и относительной влажностью до 80 %. Кратковременно допустимо использование вентилятора с температурой перемещаемого воздуха до + 200 С.
|
ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ - номинальное напряжение - 220В - номинальная частота – 50 Гц - класс защиты от поражения электрическим током IР55 - класс изоляции двигателя - В |
КОМПЛЕКТНОСТЬ Электровентилятор, шт. -1 Руководство по эксплуатации, экз.- 1 Упаковка, шт. – 1 Кронштейн крепления провода – 1 шт. Провод (в комплекте) – 3 метра |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Наименование |
Напряжение, В |
Мощность, Вт |
Скорость, rpm |
Производительность, куб м/час |
Вес, кг. |
|
ВКР 150 |
220 |
370 |
1390 |
1500 |
14,5 |
|
ВКР 200 |
|||||
|
ВКР 250 |
|||||
|
ВКР 300 |
|||||
|
ВКР 315 |
ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
- установка вентилятора должна производиться опытным персоналом с соблюдением правил установки;
- установка должна быть произведена таким образом, чтобы не было контакта с движущимися частями вентилятора;
ЗАПРЕЩАЕТСЯ:
- пользоваться повреждённым электрическим кабелем;
- использовать вентилятор при относительной влажности воздуха более 80%.
- ВНИМАНИЕ: при установке вентилятора на трубу (воздуховод) от камина, мангала, жаровни и т.п. не допускается разведение огня в камине, мангале, жаровне и т.п. при не работающем (выключенном) вентиляторе. Работающий вентилятор способен охлаждать себя самостоятельно. А выключенный вентилятор при долгом воздействии высоких температур может выйти из строя.
ВНИМАНИЕ: Не допускается монтаж на трубу (воздуховод) от камина, мангала, жаровни и т.п. если длина трубы (воздуховода) короче 3х метров от источника тепла (огня, жара, высокой температуры). Короткое расстояние (менее 3х метров) допускает возможный перегрев вентилятора и выход его из строя.
ПОДГОТОВКА К РАБОТЕ
В случае, если вентилятор находится на складе и не используется в течение более, чем шести месяцев, то необходимо провести проверку сопротивления изоляции, которое должно быть более 20 МОм.
Питающий кабель и выключатель не входят в комплект поставки. Все монтажные работы проводить при отсутствии напряжения
|

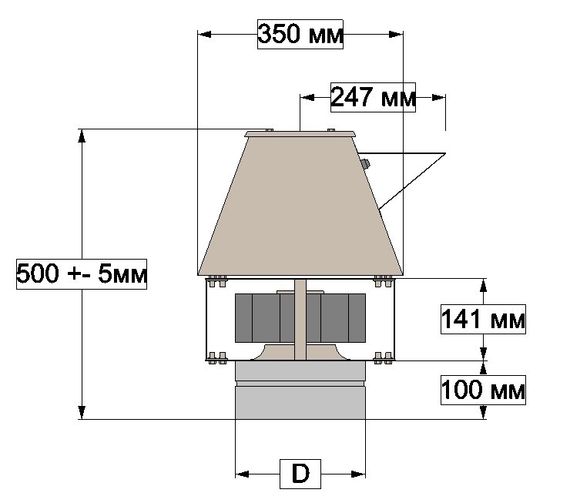

Наименование |
Присоединительный размер воздуховода, (D) мм |
Длина вентилятора, мм |
|
ВКР 150 |
148 |
500 +- 5 мм |
|
ВКР 200 |
198 |
|
|
ВКР 250 |
248 |
|
|
ВКР 300 |
298 |
|
|
ВКР 315 |
313 |
УСТАНОВКА
Крепление вентилятора осуществляется при помощи болтов или саморезов к любой плоской поверхности к трубе. Монтаж должны производить только квалифицированные работники. Рекомендуется использование специальных переходников под разные диаметр трубы (приобретается отдельно).
ЗАПУСК УСТРОЙСТВА
В ходе запуска внимательно следуйте инструкции
Перед запуском проверьте:
· Напряжение
· Заземление
· Равновесие
· Крыльчатку вентилятора, направление вращения, оно должно совпадать со стрелкой на корпусе вентилятора
· Плавность работы двигателя (отсутствие перегрева, необычных шумов, замедления движения и т.д.)
ГАРАНТИЯ и ОТВЕТСТВЕННОСТЬ
Гарантия со дня покупки 1 (один) год.
Производитель гарантирует исправную работу оборудования согласно эксплуатационно-техническим условиям, указанным в гарантии. Гарантия дается на технические неисправности, а также на дефектные части.
Гарантийное обслуживание не осуществляется в случаях:
· Механических повреждений, аварий
· Загрязнений
· Конструктивных изменений
· Действий, связанных с неправильным содержанием и неправильной чисткой оборудования
· Стихийных бедствий
· Воздействия атмосферных явлений
· Неправильного хранения
· Некомпетентного ремонта
· Неправильной установки оборудования
· Неправильной эксплуатации оборудования
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
· Перед очисткой вентилятора отключите его от источника тока.
· Не мойте водой электрические части вентилятора.
· Вытирайте вентилятор влажной мягкой тканью, избегайте воздействия на вентилятор растворителей.
ПРАВИЛА ХРАНЕНИЯ
Вентилятор следует хранить в сухом помещении, с температурой воздуха от -40°С до +40°С.
ТРАНСПОРТИРОВАНИЕ
Вентилятор допускается транспортировать в индивидуальной упаковке всеми видами транспорта, обеспечивающими защиту от попадания влаги, при температуре воздуха от -50°С до +50°С. Не допускайте ударов или ударных нагрузок.
УТИЛИЗАЦИЯ
Особых условий для утилизации не требуется.
