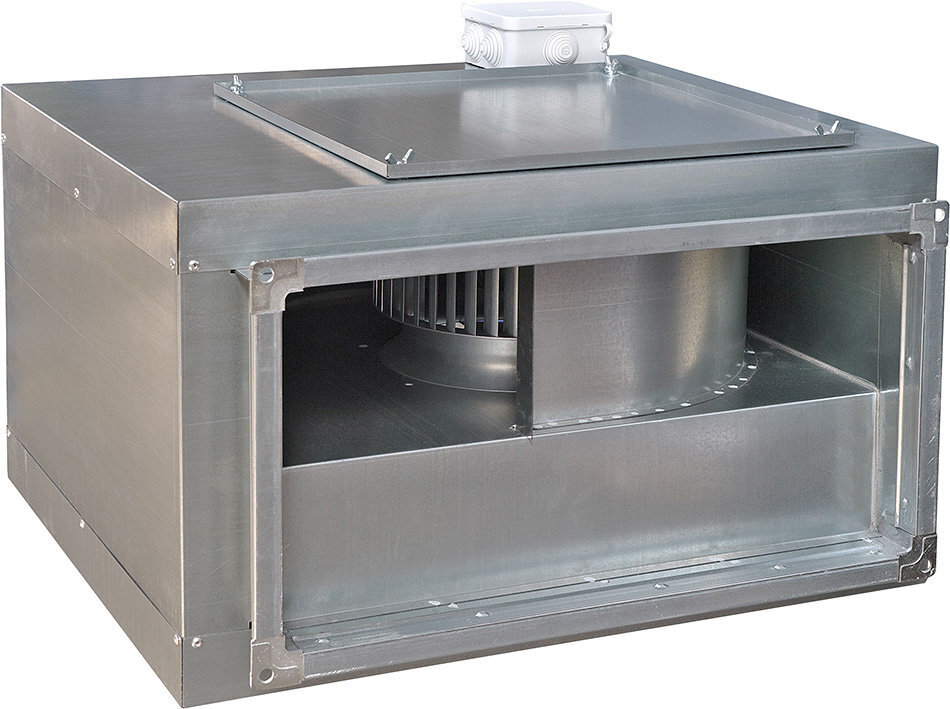

- Компактная конструкция
- Лопатки, загнутые вперед
- Корпус из оцинкованной стали
- Корпус вентилятора снабжен дополнительным шумоизолирующим корпусом
- Установка в любом положении
- Однофазные и трехфазные асинхронные электродвигатели с внешним ротором
- Биметаллическая защита двигателя
- Возможность регулировки скорости
- Класс защиты электродвигателя IP 54
- Комплектация мотор-колесом GQ (производство Китай).
- Температура перемещаемого воздуха от -30°С до +40°С
Вентиляторы предназначены для эксплуатации в условиях умеренного (У) климата 3-й категории размещения по ГОСТ 15150 при отсутствии в воздухе кислотных, щелочных и других агрессивных примесей, при температуре окружающей среды от -40°С до +40°С.

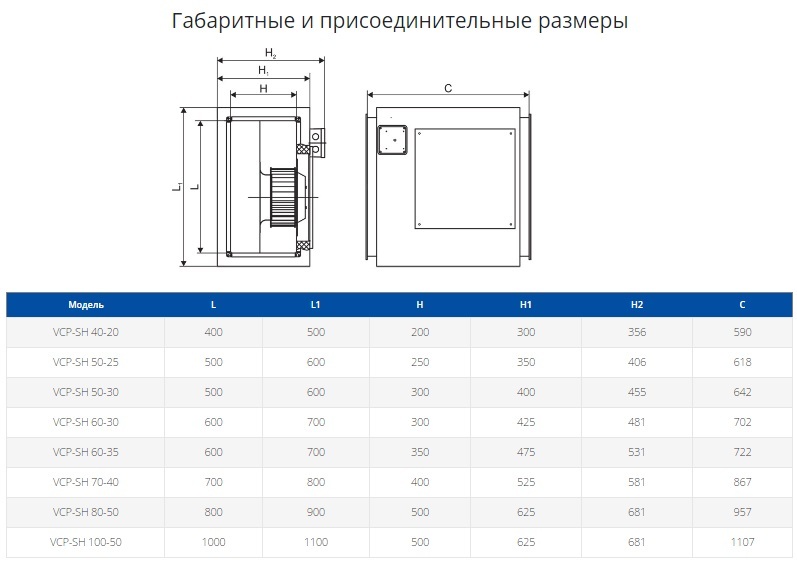

Габаритные и присоединительные размеры
Модель |
L |
L1 |
Н |
Н1 |
Н2 |
C |
VCP-SH 40-20 |
400 |
500 |
200 |
300 |
356 |
590 |
VCP-SH 50-25 |
500 |
600 |
250 |
350 |
406 |
618 |
VCP-SH 50-30 |
500 |
600 |
300 |
400 |
455 |
642 |
VCP-SH 60-30 |
600 |
700 |
300 |
425 |
481 |
702 |
VCP-SH 60-35 |
600 |
700 |
350 |
475 |
531 |
722 |
VCP-SH 70-40 |
700 |
800 |
400 |
525 |
581 |
867 |
VCP-SH 80-50 |
800 |
900 |
500 |
625 |
681 |
957 |
VCP-SH 100-50 |
1000 |
1100 |
500 |
625 |
681 |
1107 |

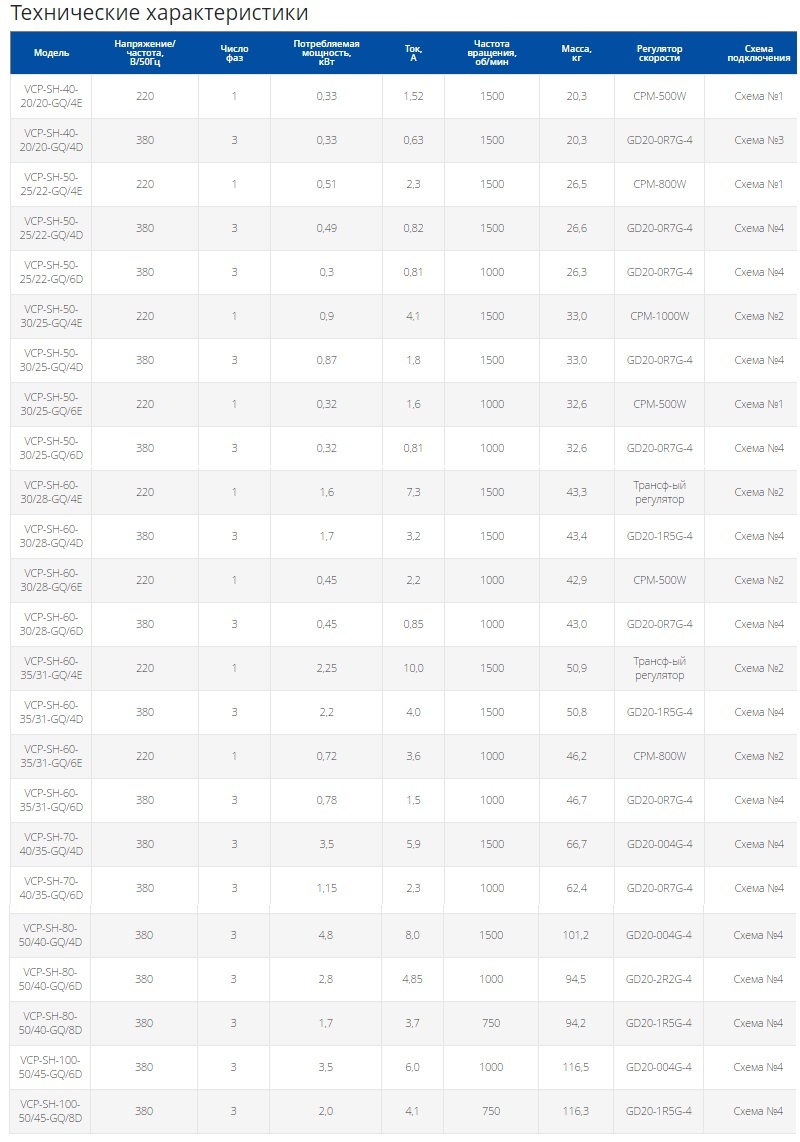

Технические характеристики
Модель |
Напряжение/ частота, В/50Гц |
Число фаз |
Потребляемая мощность, кВт |
Ток, А |
Частота вращения, об/мин |
Масса, кг |
Регулятор скорости |
Схема подключения |
VCP-SH-40-20/20-GQ/4Е |
220 |
1 |
0,33 |
1,52 |
1500 |
20,3 |
СРМ-500W |
Схема №1 |
VCP-SH-40-20/20-GQ/4D |
380 |
3 |
0,33 |
0,63 |
1500 |
20,3 |
GD20-0R7G-4 |
Схема №3 |
VCP-SH-50-25/22-GQ/4Е |
220 |
1 |
0,51 |
2,3 |
1500 |
26,5 |
СРМ-800W |
Схема №1 |
VCP-SH-50-25/22-GQ/4D |
380 |
3 |
0,49 |
0,82 |
1500 |
26,6 |
GD20-0R7G-4 |
Схема №4 |
VCP-SH-50-25/22-GQ/6D |
380 |
3 |
0,3 |
0,81 |
1000 |
26,3 |
GD20-0R7G-4 |
Схема №4 |
VCP-SH-50-30/25-GQ/4Е |
220 |
1 |
0,9 |
4,1 |
1500 |
33,0 |
СРМ-1000W |
Схема №2 |
VCP-SH-50-30/25-GQ/4D |
380 |
3 |
0,87 |
1,8 |
1500 |
33,0 |
GD20-0R7G-4 |
Схема №4 |
VCP-SH-50-30/25-GQ/6Е |
220 |
1 |
0,32 |
1,6 |
1000 |
32,6 |
СРМ-500W |
Схема №1 |
VCP-SH-50-30/25-GQ/6D |
380 |
3 |
0,32 |
0,81 |
1000 |
32,6 |
GD20-0R7G-4 |
Схема №4 |
VCP-SH-60-30/28-GQ/4Е |
220 |
1 |
1,6 |
7,3 |
1500 |
43,3 |
Трансф-ый регулятор |
Схема №2 |
VCP-SH-60-30/28-GQ/4D |
380 |
3 |
1,7 |
3,2 |
1500 |
43,4 |
GD20-1R5G-4 |
Схема №4 |
VCP-SH-60-30/28-GQ/6Е |
220 |
1 |
0,45 |
2,2 |
1000 |
42,9 |
СРМ-500W |
Схема №2 |
VCP-SH-60-30/28-GQ/6D |
380 |
3 |
0,45 |
0,85 |
1000 |
43,0 |
GD20-0R7G-4 |
Схема №4 |
VCP-SH-60-35/31-GQ/4E |
220 |
1 |
2,25 |
10,0 |
1500 |
50,9 |
Трансф-ый регулятор |
Схема №2 |
VCP-SH-60-35/31-GQ/4D |
380 |
3 |
2,2 |
4,0 |
1500 |
50,8 |
GD20-1R5G-4 |
Схема №4 |
VCP-SH-60-35/31-GQ/6Е |
220 |
1 |
0,72 |
3,6 |
1000 |
46,2 |
СРМ-800W |
Схема №2 |
VCP-SH-60-35/31-GQ/6D |
380 |
3 |
0,78 |
1,5 |
1000 |
46,7 |
GD20-0R7G-4 |
Схема №4 |
VCP-SH-70-40/35-GQ/4D |
380 |
3 |
3,5 |
5,9 |
1500 |
66,7 |
GD20-004G-4 |
Схема №4 |
VCP-SH-70-40/35-GQ/6D |
380 |
3 |
1,15 |
2,3 |
1000 |
62,4 |
GD20-0R7G-4 |
Схема №4 |
VCP-SH-80-50/40-GQ/4D |
380 |
3 |
4,8 |
8,0 |
1500 |
101,2 |
GD20-004G-4 |
Схема №4 |
VCP-SH-80-50/40-GQ/6D |
380 |
3 |
2,8 |
4,85 |
1000 |
94,5 |
GD20-2R2G-4 |
Схема №4 |
VCP-SH-80-50/40-GQ/8D |
380 |
3 |
1,7 |
3,7 |
750 |
94,2 |
GD20-1R5G-4 |
Схема №4 |
VCP-SH-100-50/45-GQ/6D |
380 |
3 |
3,5 |
6,0 |
1000 |
116,5 |
GD20-004G-4 |
Схема №4 |
VCP-SH-100-50/45-GQ/8D |
380 |
3 |
2,0 |
4,1 |
750 |
116,3 |
GD20-1R5G-4 |
Схема №4 |
Шумовые характеристики канальных вентиляторов
Модель |
Зона измерения |
Общий, дБА |
Уровень звуковой мощности, дБ в октавных полосах частот, Гц |
|||||||
63 |
125 |
250 |
500 |
1000 |
2000 |
4000 |
8000 |
|||
VCP-SH 40-20/20-GQ/4Е |
в канал |
63 |
41 |
43 |
51 |
57 |
61 |
54 |
51 |
52 |
к окружению |
44 |
20 |
22 |
31 |
37 |
40 |
37 |
35 |
35 |
|
VCP-SH 40-20/20-GQ/4D |
в канал |
69 |
55 |
68 |
65 |
60 |
56 |
55 |
53 |
46 |
к окружению |
60 |
33 |
41 |
58 |
51 |
59 |
44 |
40 |
33 |
|
VCP-SH 50-25/22-GQ/4Е |
в канал |
63 |
50 |
44 |
50 |
58 |
59 |
55 |
53 |
51 |
к окружению |
49 |
29 |
27 |
33 |
43 |
44 |
38 |
42 |
40 |
|
VCP-SH 50-25/22-GQ/4D |
в канал |
66 |
40 |
47 |
53 |
59 |
62 |
59 |
56 |
55 |
к окружению |
50 |
20 |
30 |
35 |
44 |
47 |
41 |
40 |
41 |
|
VCP-SH 50-25/22-GQ/6D |
в канал |
66 |
40 |
47 |
53 |
59 |
62 |
59 |
56 |
55 |
к окружению |
50 |
20 |
30 |
35 |
44 |
47 |
41 |
40 |
41 |
|
VCP-SH 50-30/25-GQ/4Е |
в канал |
65 |
53 |
50 |
52 |
55 |
59 |
58 |
58 |
56 |
к окружению |
48 |
34 |
33 |
37 |
43 |
44 |
39 |
39 |
35 |
|
VCP-SH 50-30/25-GQ/4D |
в канал |
70 |
45 |
55 |
54 |
60 |
65 |
63 |
62 |
63 |
к окружению |
51 |
26 |
35 |
40 |
44 |
48 |
43 |
42 |
41 |
|
VCP-SH 50-30/25-GQ/6Е |
в канал |
65 |
53 |
50 |
52 |
55 |
59 |
58 |
58 |
56 |
к окружению |
48 |
34 |
33 |
37 |
43 |
44 |
39 |
39 |
35 |
|
VCP-SH 50-30/25-GQ/6D |
в канал |
70 |
45 |
55 |
54 |
60 |
65 |
63 |
62 |
63 |
к окружению |
51 |
26 |
35 |
40 |
44 |
48 |
43 |
42 |
41 |
|
VCP-SH 60-30/28-GQ/4Е |
в канал |
70 |
67 |
59 |
54 |
61 |
66 |
64 |
61 |
59 |
к окружению |
52 |
44 |
37 |
41 |
44 |
48 |
44 |
41 |
40 |
|
VCP-SH 60-30/28-GQ/4D |
в канал |
75 |
52 |
64 |
58 |
65 |
70 |
69 |
66 |
64 |
к окружению |
56 |
33 |
42 |
42 |
46 |
53 |
48 |
45 |
45 |
|
VCP-SH 60-30/28-GQ/6Е |
в канал |
70 |
67 |
59 |
54 |
61 |
66 |
64 |
61 |
59 |
к окружению |
52 |
44 |
37 |
41 |
44 |
48 |
44 |
41 |
40 |
|
VCP-SH 60-30/28-GQ/6D |
в канал |
63 |
59 |
62 |
57 |
56 |
58 |
56 |
54 |
46 |
к окружению |
51 |
37 |
51 |
52 |
48 |
46 |
42 |
40 |
36 |
|
VCP-SH 60-35/31-GQ/4E |
в канал |
76 |
56 |
61 |
59 |
64 |
72 |
69 |
67 |
66 |
к окружению |
56 |
36 |
41 |
40 |
47 |
53 |
48 |
48 |
47 |
|
VCP-SH 60-35/31-GQ/4D |
в канал |
76 |
56 |
61 |
59 |
64 |
72 |
69 |
67 |
66 |
к окружению |
56 |
36 |
41 |
40 |
47 |
53 |
48 |
48 |
47 |
|
VCP-SH 60-35/31-GQ/6E |
в канал |
66 |
64 |
67 |
58 |
60 |
61 |
60 |
58 |
54 |
к окружению |
55 |
43 |
52 |
56 |
53 |
50 |
46 |
45 |
40 |
|
VCP-SH 60-35/31-GQ/6D |
в канал |
66 |
64 |
67 |
58 |
60 |
61 |
60 |
58 |
54 |
к окружению |
55 |
43 |
52 |
56 |
53 |
50 |
46 |
45 |
40 |
|
VCP-SH 70-40/35-GQ/4D |
в канал |
79 |
60 |
60 |
66 |
68 |
76 |
73 |
69 |
68 |
к окружению |
62 |
41 |
41 |
49 |
55 |
58 |
54 |
52 |
51 |
|
VCP-SH 70-40/35-GQ/6D |
в канал |
69 |
67 |
66 |
60 |
63 |
65 |
63 |
61 |
55 |
к окружению |
60 |
49 |
57 |
57 |
59 |
55 |
50 |
46 |
41 |
|
VCP-SH 80-50/40-GQ/4D |
в канал |
81 |
72 |
75 |
75 |
71 |
76 |
75 |
71 |
67 |
к окружению |
72 |
57 |
68 |
69 |
67 |
69 |
64 |
60 |
58 |
|
VCP-SH 80-50/40-GQ/6D |
в канал |
76 |
65 |
68 |
65 |
69 |
72 |
71 |
67 |
61 |
к окружению |
64 |
49 |
57 |
60 |
62 |
60 |
55 |
51 |
50 |
|
VCP-SH 80-50/40-GQ/8D |
в канал |
76 |
65 |
68 |
65 |
69 |
72 |
71 |
67 |
61 |
к окружению |
64 |
49 |
57 |
60 |
62 |
60 |
55 |
51 |
50 |
|
VCP-SH 100-50/45-GQ/6D |
в канал |
75 |
68 |
73 |
71 |
72 |
70 |
68 |
62 |
59 |
к окружению |
67 |
53 |
62 |
61 |
61 |
63 |
61 |
56 |
54 |
|
VCP-SH 100-50/45-GQ/8D |
в канал |
70 |
73 |
85 |
76 |
66 |
64 |
63 |
61 |
58 |
к окружению |
55 |
60 |
63 |
52 |
49 |
47 |
47 |
45 |
43 |
Электрические схемы подключение
МАРКИРОВКА
Вентилятор канальный прямоугольный VCP-SH в шумоизолирующем корпусе, типоразмер 80-50; укомплектован рабочим колесом GQ с диаметром 40 cм; вентилятор общепромышленного исполнения; мощностью электродвигателя N=4,8 кВт и частотой вращения рабочего колеса n=1500 об/мин.
