■ Предназначение
Приточная вентиляция помещений всех типов, особенно в случаях, где требуется использование компонентов вентиляционной системы из негорючих материалов. Может использоваться как при низких, так и при высоких скоростях потока. Отличается низким уровнем шума.
■ Преимущества
■ Металлическая конструкция аэродинамической формы, характеризующаяся низкими показателями излучения шума.
■ Элегантная, полностью скрывающая вентиляционное отверстие тарелка клапана с плавно регулируемым положением.
■ Мгновенный монтаж в стены и потолки, не требующий использования инструмента.
■ Возможность компенсации толщины слоя штукатурки, неровностей основания, нестандартных диаметров воздуховодов, может устанавливаться в глубоко заштукатуренные воздуховоды.
■ Пружинное крепление позволяет устанавливать устройство в воздуховоды или перегородки толщиной ок 20 мм, не используя при этом дополнительного монтажного кольца.
■ Исполнение
Металлическая конструкция с высококачественным покрытием белого цвета. Защита от коррозии при помощи эпоксидного порошкового покрытия. Герметичная посадка в воздуховод или проем благодаря кольцу из пенистого материала, предупреждающего нежелательный подсос воздуха. Такое решение позволяет избежать появления загрязнений вокруг устройства.
■ Поставка
Каждый клапан поставляется в отдельном пластиковом пакете.
■ Комплектующие

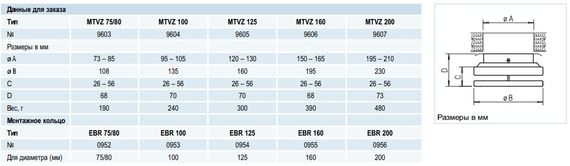

Для монтажа в металлические стенки вентиляционных каналов и тонкие панели необходимы монтажные кольца (см. таблицу).
■ Монтаж
Настройка требуемого расхода согласно приводимым диаграммам. Дистанция „A“ измеряется в мм от нулевой точки. Клапан вставляется в воздуховод или проем в стене. Для обеспечения равномерного прохождения потока перед клапаном должен быть расположен прямой участок воздуховода длиной не менее 300 мм.
■ Мощностные характеристики

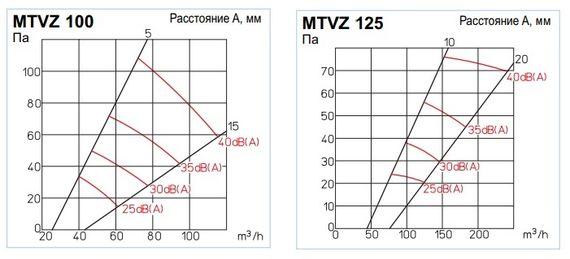

На приводимых диаграммах отображены значения расхода, сопротивления и уровня шума при соответствующей настройке дистанции „A“ в мм.
