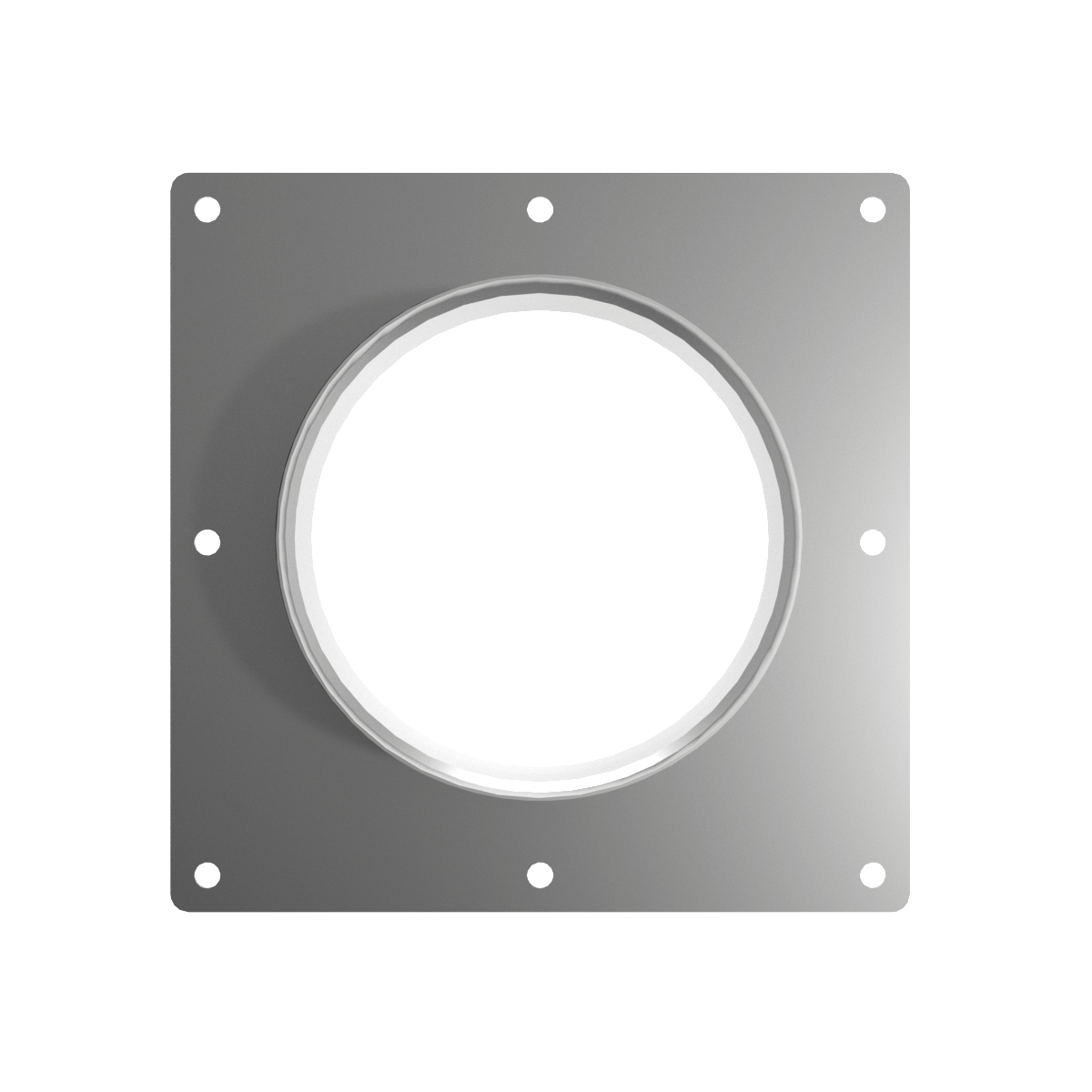

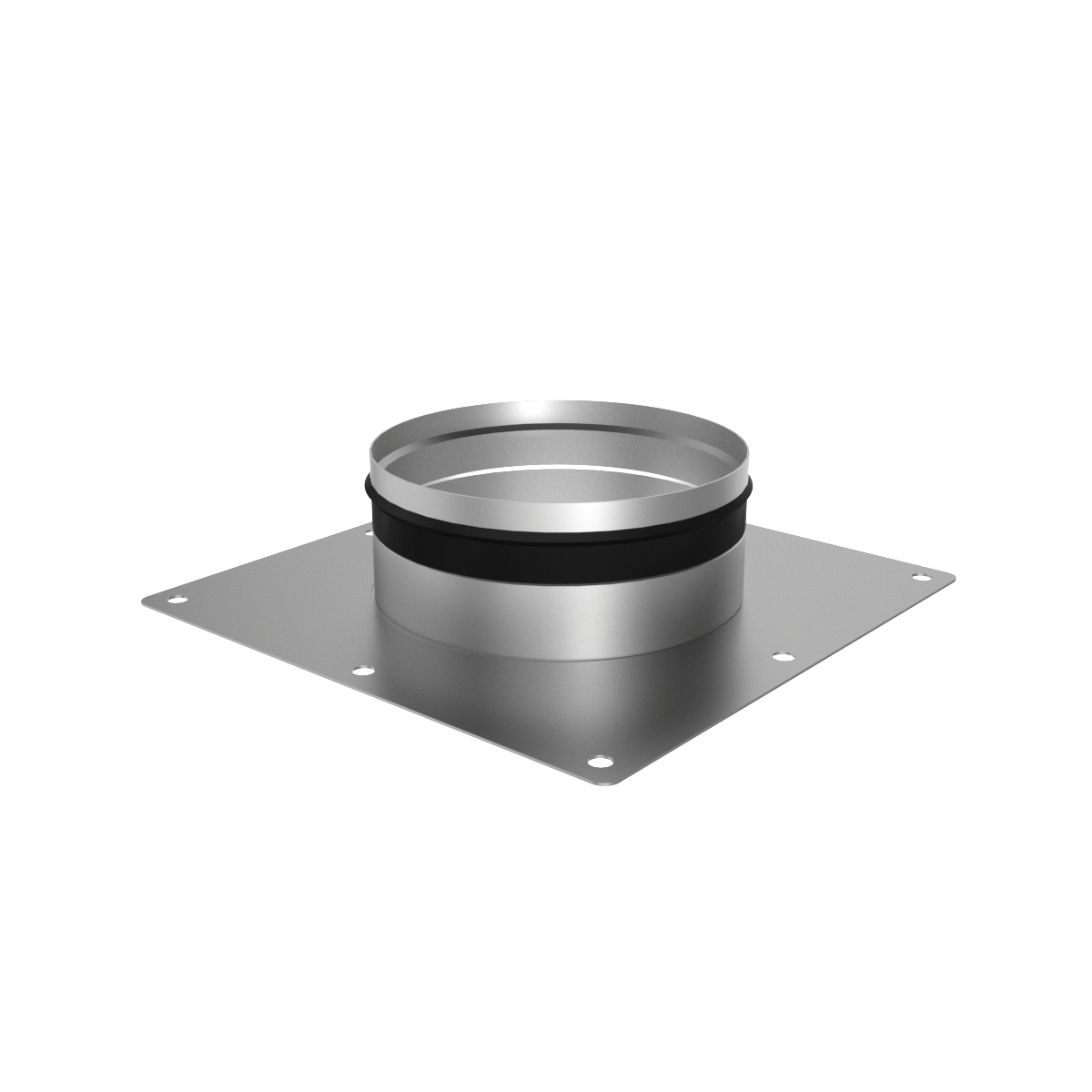

Вводной фланец Provent VFR служит для герметичного соединения воздуховода с распределительным коллектором, обеспечивая равномерное распределение воздушных потоков в системе вентиляции.
Provent VFR — сменный вводной фланец уменьшенного размера для воздухораспределительных коллекторов Provent KV, KVN для 90-й серии, KVF.
Данный аксессуар позволяет подключить к коллектору Provent KV, KVN для 90-й серии стальной оцинкованный воздуховод на один размер меньше без использования переходника.
Таблица соответствия вводных фланцев Provent VFR к коллекторам Provent KV и KVN
|
Модель коллектора Provent KV |
Стандартный диаметр подключения коллектора |
Модель вводного фланца Provent VFR |
Полученный диаметр подключения после применения Provent VFR |
|
Provent KV 160/75x6 |
160 |
VFR 160/125 |
125 |
|
Provent KV 160/75x8 |
160 |
VFR 160/125 |
125 |
|
Provent KV 160/75x10 |
160 |
VFR 160/125 |
125 |
|
Provent KV 160/75x12 |
160 |
VFR 160/125 |
125 |
|
Provent KV 200/75x15 |
200 |
VFR 200/160 |
160 |
|
Provent KV 200/75x18 |
200 |
VFR 200/160 |
160 |
|
Provent KV 200/90x6 |
200 |
VFR 200/160 |
160 |
|
Provent KV 200/90x8 |
200 |
VFR 200/160 |
160 |
|
Provent KV 200/90x10 |
200 |
VFR 200/160 |
160 |
|
Provent KV 200/90x12 |
200 |
VFR 200/160 |
160 |
|
Provent KV 250/90x15 |
250 |
VFR 250/200 |
200 |
|
Provent KV 250/90x18 |
250 |
VFR 250/200 |
200 |
|
Provent KVN 160/90x6 |
160 |
VFR 160/125 |
125 |
Внимание: для Provent KVN 125/75×6 не применим.
При использовании вводного фланца Provent VFR можно заменить торцевую пластину коллектора Provent KVF, сделав из концевого коллектора проходным.
Таблица соответствия вводных фланцев Provent VFR к коллекторам Provent KVF.
|
Модель концевого коллектора Provent KVF |
Модель вводного фланца Provent VFR |
Полученный диаметр отходящего фланца подключения проходного коллектора KVF |
|
Provent KVF 125/75x6 |
VFR 160/125 |
125 |
|
Provent KVF 125/75x6 |
VFR 160/160 |
160 |
|
Provent KVF 160/75x6 |
VFR 160/125 |
125 |
|
Provent KVF 160/75x6 |
VFR 160/160 |
160 |
|
Provent KVF 125/90x6 |
VFR 160/125 |
125 |
|
Provent KVF 125/90x6 |
VFR 160/160 |
160 |
|
Provent KVF 160/90x6 |
VFR 160/125 |
125 |
|
Provent KVF 160/90x6 |
VFR 160/160 |
160 |
Конструкция
Вводной фланец Provent VFR изготовлен из оцинкованной стали.
Упаковочная информация
- Упакован в стрейч плёнку
- Размеры : 195 х 195 х 70 мм
- Масса брутто: 0,33 кг
