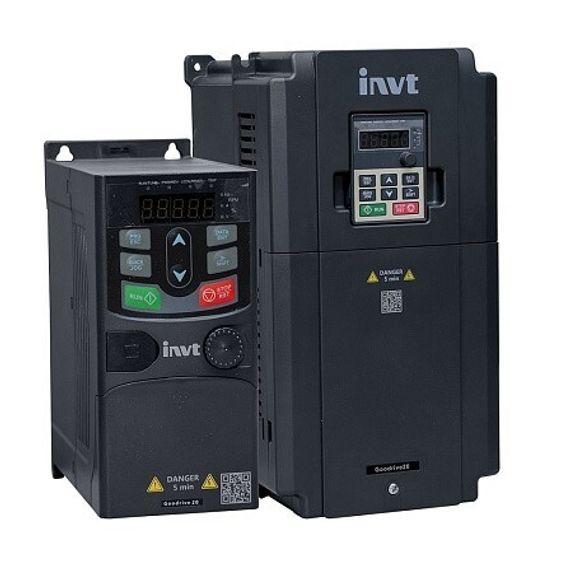

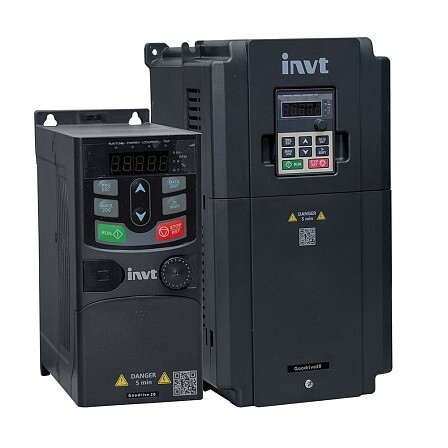

Преобразователи частоты GD20 предназначены для плавного регулирования скорости вращения трехфазных асинхронных двигателей:
- с питанием 220В и мощностью от 0,75 до 2,2 кВт;
- с питанием 380 В и мощностью от 0,75 до 22,0 кВт.
Преобразователи частоты серии GD20 имеют векторный (без датчика обратной связи) и скалярный режим управления, обладают компактными размерами, креплением на DIN-рейку (для моделей ≤ 2,2, кВт ) , встроенным ЭМС фильтром С3 (для моделей ≥ 4 кВт), двумя выходными реле с перекидными контактами, ПИД-регулятором и встроенным интерфейсом RS485 (ModBus RTU)

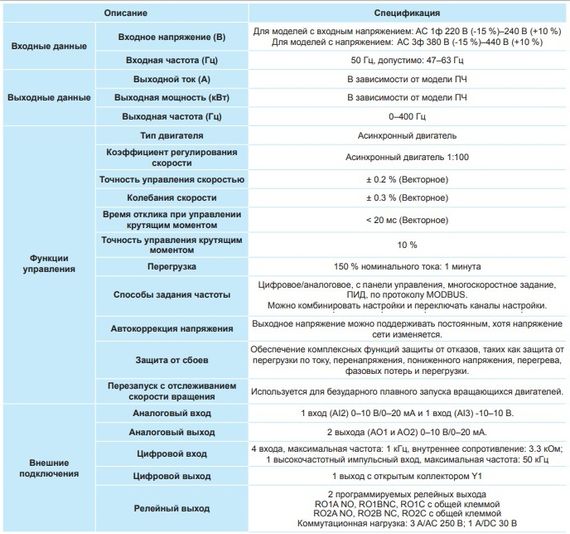

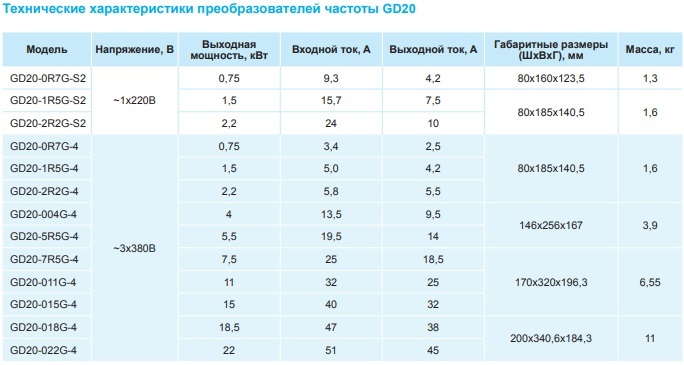

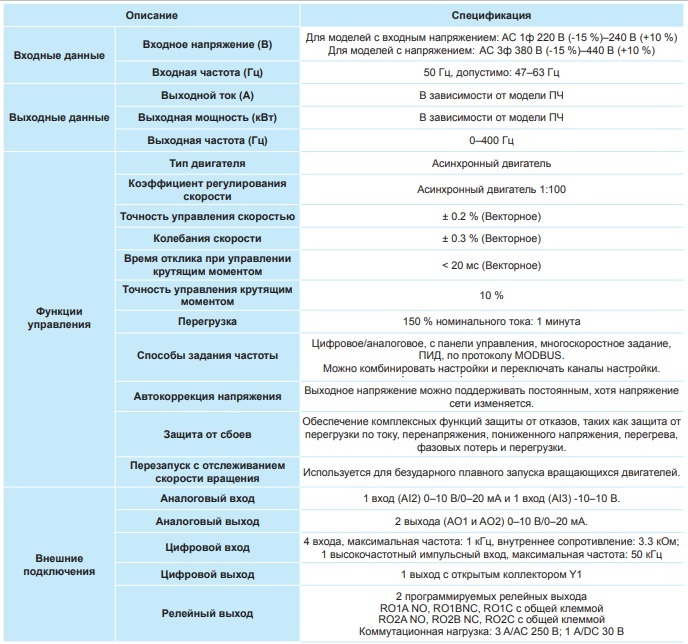

Технические характеристики
| Питание | Входное напряжение | 1АС 220 В |
| Входная частота | 47…63 Гц | |
| Выход | Выходное напряжение | 3АС 220 В |
| Выходная частота | 0…400 Гц | |
| Функции преобразователя частоты | Режим управления нагрузкой |
SVC (векторный) точность управления +0,2% колебания скорости +0,3% |
| SVPWM (скалярный) | ||
| Тип нагрузки | Асинхронный двигатель | |
| Перегрузочная способность |
150% - 1 мин. 180% - 10 сек. 200% - 1сек. |
|
| Задание частоты | Цифровое, аналоговое, с панели управления, фиксированные скорости, задание ПИД, по интерфейсу RS485 | |
| Автоматическая регулировка напряжения (AVR) | Поддержание выходного напряжения на заданном уровне независимо от колебаний питающей сети | |
| Отслеживание скорости | Перезапуск двигателя после потери напряжения | |
| Защиты | Более 26 защит. Превышение по току, перенапряжение, низкое напряжение, перегрузка и т.д. | |
|
Внешние подключения |
Дискретные входы, в том числе импульсные |
4 цифровых входа управления 1 импульсный высокочастотный вход HDI макс. 50 кГц |
|
Дискретные выходы, в том числе релейные |
1 цифровой транзисторный выход Y1 (50мА / =30В) 2 релейных выхода (NO и NC, 3A/~250В) |
|
| Аналоговые входы |
2 аналоговых входа AI2 многофункциональный 0…10В / 4…20мА AI3 по напряжению -10В…+10В |
|
|
AI1 встроенный потенциометр панель управления ПЧ |
||
| Аналоговые выходы |
2 аналоговых выхода АО1 универсальный 0…10В / 4…20мА АО2 универсальный 0…10В / 4…20мА |
|
| Интерфейс RS-485 |
2-х проводной, изолированный, протокол Modbus RTU/ASCII |
|

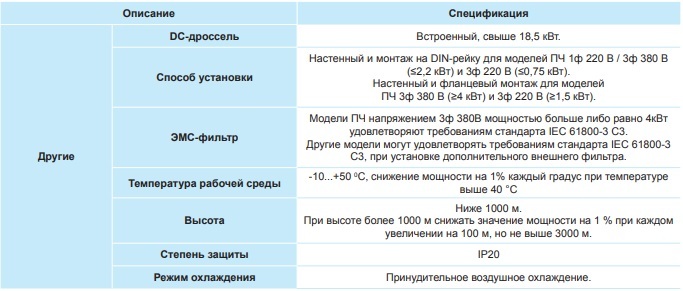

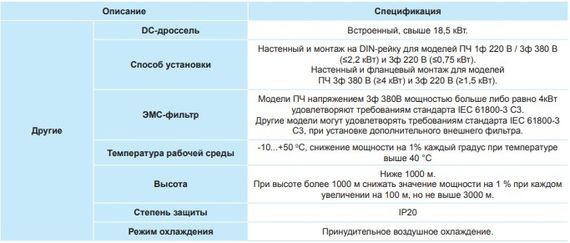

| Дополнительная информация | Встроенные источники питания | 24В / 150мА (дискретные входа/выхода) |
| 10В / 50мА (аналоговые входа/выхода) | ||
| Тормозной ключ | встроенный | |
| ЭМС фильтр | встроенный класс С3 | |
| Условия эксплуатации |
-10…+500С, (рекомендуемая до +400С) влажность <90%, без образования конденсата |
|
| Условия хранения | -40…+600С | |
| Степень защиты | IP20 |
